Från luft till elcylinder
Elcylindrar finns i samma storlekar för att ersätta luftcylindrar
Elcylindrar finns i liknande storlekar som luftcylindrar och kan därför ersätta dem.
Mini ROBO Cylindrar från IAI är kompakta tack vare en holow-motor som gör totallängden kort. Bland annat är mini ROBO-cylindrar från IAI idealiska för att ersätta luftcylindrar av liknande storlek.
Det är väldigt enkelt! - Det är väldigt lätt!
Produktionslinje utan luft.
Jämförelse
storlek och prestanda mellan luftcylindrar och Mini ROBO-cylindrar
Luftcylinder
Mini ROBO cylinder

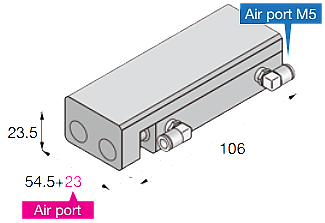

Typ av bord
Med stötdämpare (Shock absorber).
Slaglängd: 30 mm med stötdämpare φ8mm,
Horisontell nyttolast 0,7 kg

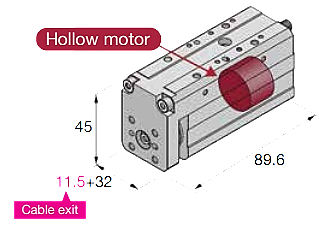

Bord typ RCA2-TCA3NA
Slaglängd: 30 mm
Maxhastighet: 200 mm/s
Horisontell nyttolast: 0,75 kg
Kulskruvstyrning: 4 mm

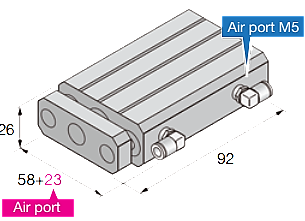

Rod-typ med dubbelstyrning
bordtyp
Slaglängd: 20 mm med gummikudde φ12 mm
Horisontell nyttolast: 1,1 kg

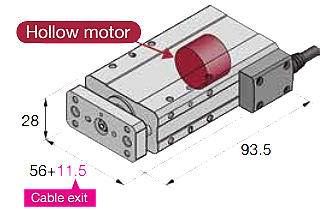

Rod-typ med dubbelstyrning: RCA2-GD3NA
Slaglängd: 50 mm
Maxhastighet: 100 mm/sek.
Horisontell nyttolast: 1,5 kg
Kulskruvstyrning: 2 mm

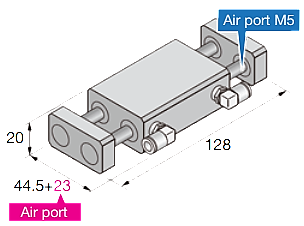

Rod-typ med styrning och slider-enhet
Slaglängd: 20 mm
Med stötdämpare φ10 mm
Horisontell nyttolast 1,05 kg

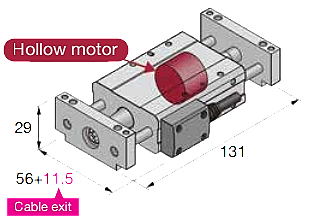

Slider-enhet: RCA2-SD3NA
Slaglängd: 25 mm
Maxhastighet: 100 mm/sek.
Horisontell nyttolast: 1,5 kg
Kulskruvstyrning: 2 mm

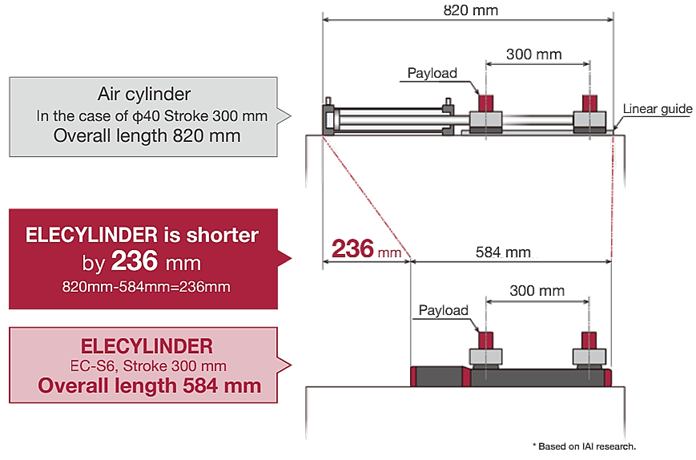

Mått på EleCylinder och Luftcylinder

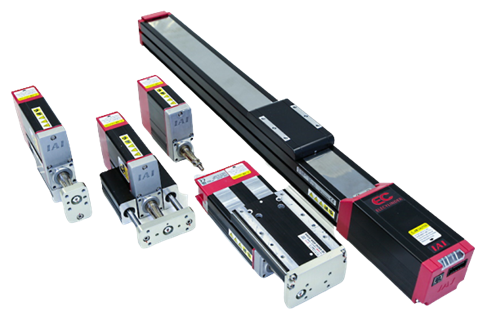

EleCylinder ersätter luftcylinder
Elektrisk cylinder med motor, pulsgivare och styrenhet
Den totala längden på slidertypen - med integrerad styrning - är 236 mm kortare än en luftcylinder av stavtyp!
Dessa energibesparande ställdon är extremt enkla att använda och drift via dataingång kräver ingen komplicerad programmering. Start- och slutpunkter kan ställas in i valfri position. På grund av de snabba rörelserna är EleCylinder idealisk för korta cykeltider.
Till skillnad från pneumatiska cylindrar kan de också utföra långsamma jämna hastigheter över hela slaget. Även skonsam start eller inbromsning är inte längre ett problem. EleCylindern kan enkelt repareras och har endast ett fåtal underhållsdelar.

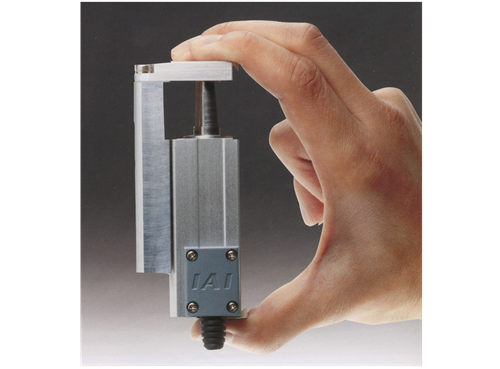

RCA2 ministälldon från IAI
Minsta storlekar av alla ministälldon
Den totala längden, bredden och höjden på Mini-RoboCylinders kan jämföras med storlekarna på pneumatiska cylindrar. Dessutom fungerar minilinjära ställdon också med samma signaler som används för luftcylindermagnetventiler. En omställning till pneumatisk fri automation är därför snabb och enkel.
Urvalet av minilinjära ställdon är mycket stort. Du behöver bara välja rätt modell av mini slider typ, mini Rod typ, mini bord typ eller micro cylinder som passar dina produktionskrav. Våra försäljningsingenjörer hjälper dig gärna att välja rätt typ och sätta den i drift.
