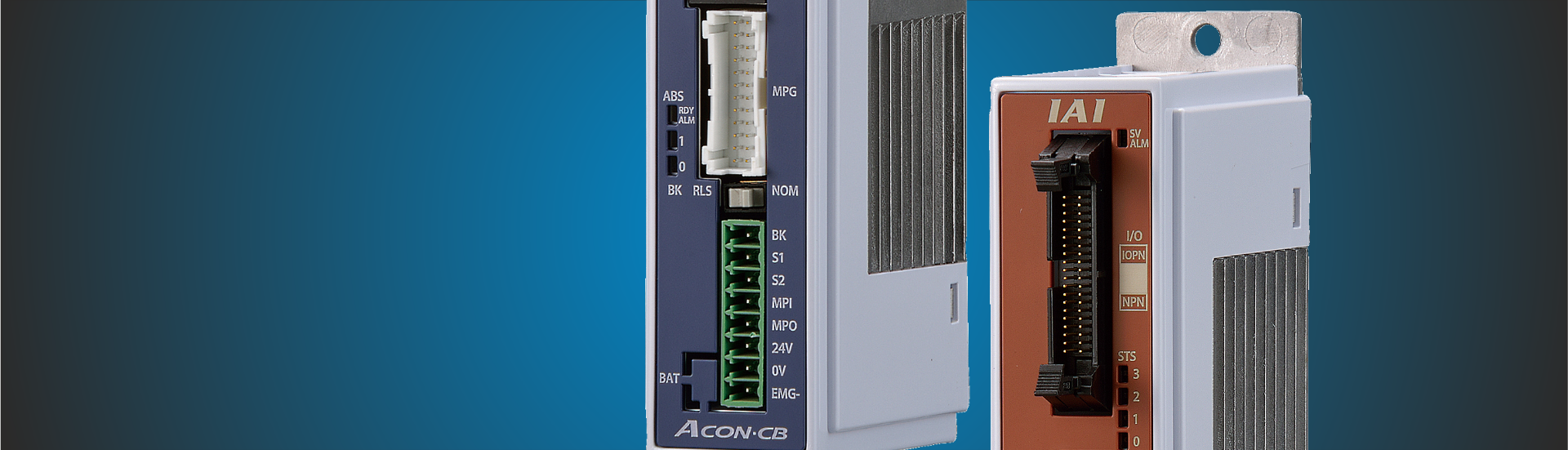

Positionskontroller ACON / DCON-CA
single styrenhet för IAI-ställdonsserien: RCA, RCA2, RCD och RCL
ACON är smart och liten med hög funktionalitet och prestanda. Styrenheten är förpackad i ett rymdbesparande, kompakt hölje.
IAI har uppnått nya funktioner med kortare cykeltider och större användarvänlighet. Funktionen för avstämning gör att användaren kan ställa in controlleren för optimal förstärkning för en given belastning.
Dessutom har den enkla absoluta funktionen utvidgats för att stödja absoluta kodare i RCA-ställdon.
DCON-CA
är Position Controller för RCD-ställdon serien

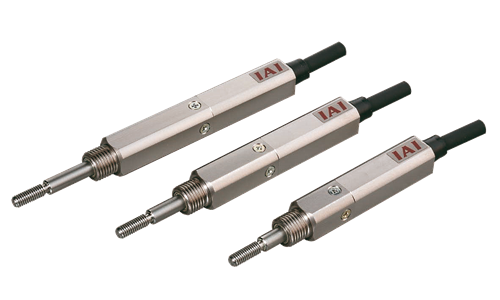

RCD-ställdonet är en mikrocylinder som kan placera upp till 512 positioner.
Denna ultrakompakta mikrocylinder (bredd 12 mm) är liten nog för att ersätta en liten luftcylinder.
DCON-CA-regulatorn har avancerade positionsinställningar som gör den lämplig för applikationer som överföring, tryckrörelse eller upp / ner-uppgifter.
ACON- och
DCON-CA egenskaper
DCON-CA och ACON-styrenheter är tillgängliga för EtherNet / IP. International Standard Network tillhandahåller snabb hastighetskommunikation med dess kringutrustning via en Ethernet-kabel.

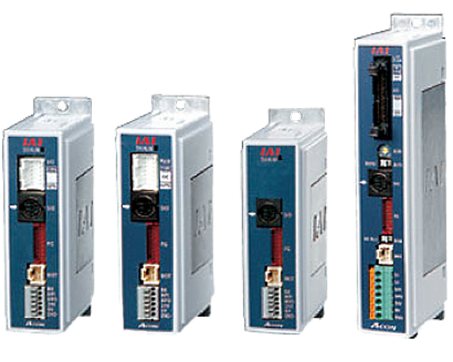

IAI-programmet innehåller totalt fem positionsstyrningstyper,
som var och en stöder ett givet styrläge. Och det är från vänster:
ACON, DCON-CA, ACON, PCON och SCON.
🎯 Hög hastighet och hög volymkommunikation
ACON- och DCON-CA controller kan kommunicera med hög hastighet: 100 Mbps. Kommunikationscykeln kan ställas in för varje kommunikationsgrupp. Genom att bara ställa in en lämplig kommunikationscykel för varje kommunikationsgrupp uppnås höghastighetsmassaöverföringar.
🎯 Lätt att ansluta med kringutrustning
EtherNet / IP är ett globalt öppet fältnätverk. Den specificeras av standarden ISO IEC 61158 och är integrerad av flera tillverkare. Med EtherNet / IP kan IAI-produkter kommunicera med många kringutrustning.
🎯 Minskar kablingen
EtherNet/IP controller laddar och överför data till eller från master via en Ethernet-kabel. Detta minskar inte bara antalet ledningar, utan förhindrar också felkablar och uppnår större och enklare underhåll.
Underhållstider kan kontrolleras med funktionen ”beräknat avstånd”.
Använd i fjärr I/O-läge eller genom direkt kontroll
När du använder ett ställdon kan du välja att kommunicera med controlleren i ett läge som bäst passar applikationen. Remote I/O-läget tillåter val av fördefinierade rörelser (olika positioner, hastigheter och andra förhållanden) i regulatorns positionsdatatabell, medan dessa värden med direkt styrning kan specificeras direkt till styrenheten från host'en.

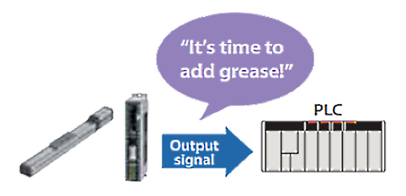

Det totala avståndet för ställdonet, som det har utfört under en lång tidsperiod, beräknas och registreras i styrenheten. Om det förinställda avståndet överskrids, sänds en signal från regulatorn. Funktionen "beräknat avstånd" kan användas för att styra när fett tillsätts eller när nästa periodiska inspektion ska utföras.
Alarmtidsstämplar kan behållas i kalenderfunktionen
Den inbyggda kalenderfunktionen (klockfunktion) registrerar larm och andra händelser med tidsstämplar, vilket kan hjälpa till att analysera orsakerna till problem när och när de inträffar.
Controller stöder flera nätverk
DeviceNet, CC-Link, PROFIBUS-DP, PROFINET-IO, CompoNet, Mechatrolink, EtherCAT och EtherNet / IP stöds. Anslutning till nätverk innebär att du kan spara ledningar, direkt numerisk specifikation och den aktuella läspositionen samt andra parametrar.
Underhåll eller inspektion
Underhållsmeddelanden eller inspektions timing-funktionen är en stor hjälp för användaren.
En signal matas ut automatiskt till PLC när den ursprungliga tidpunkten för underhåll / inspektion (antal operationer eller kört avstånd) uppnås.

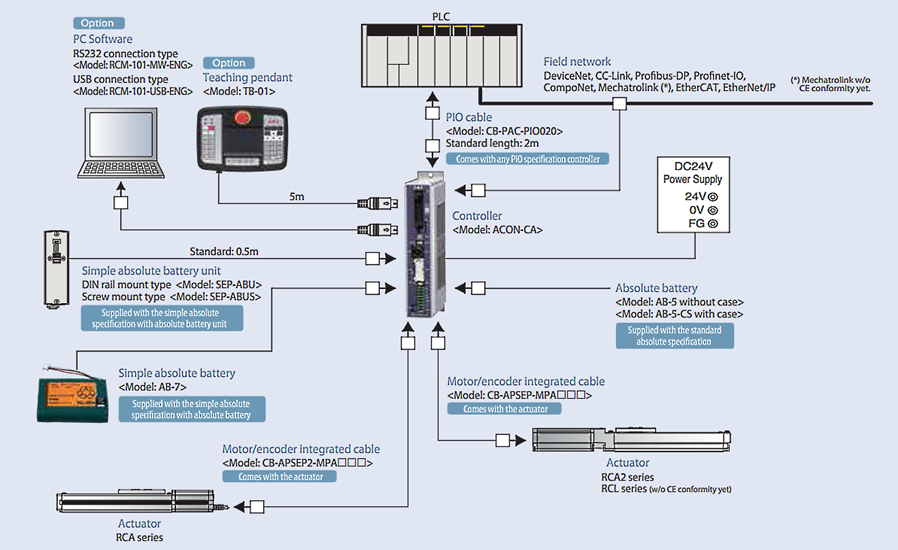

ACON konfiguration

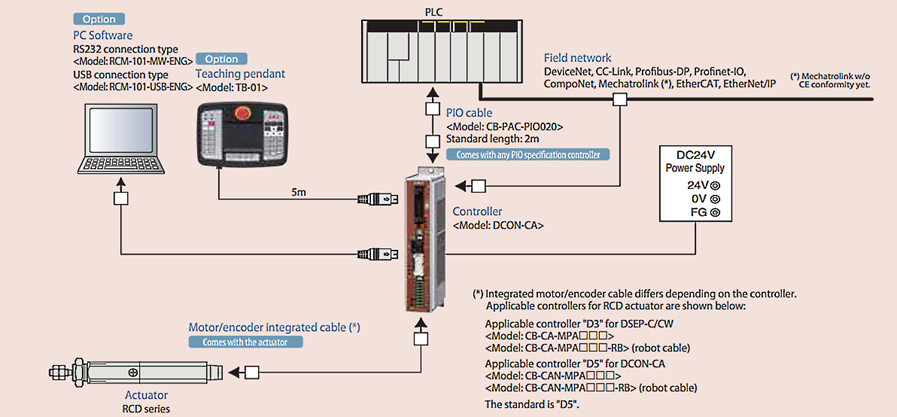

DCON-CA Konfiguration
ACON / DCON-CA stöder sju typer av kontrollmetoder
Välj parameter #25 och “PIO Pattern Selection” (0 till 6 se diagram) som bäst passar syftet
Förklaring av mode
Om ACON / DCON-CA styrs över ett nätverk, kan du välja ett av de fem mode nedan för att aktivera och använda ställdonet. De obligatoriska dataområdena på PLC-sidan varierar beroende på det valda mode.
0 Fjärr I / O-mode:
I detta mode manövreras ställdonet genom att styra ON / OFF-bit över nätverket.
1 Position / enkelt direkt numeriskt mode:
Målpositionen specificeras genom att direkt mata in ett värde.
2 Semi-direkt numeriskt mode:
Ställdonet manövreras genom att specificera hastighet, acceleration / retardation och push-ström bortom målpositionen.
3 Fullständigt direkt numeriskt mode:
Ställdonet manövreras genom att specificera hastighet, acceleration / retardation och push-strömstyrvärde etc.
4 Fjärr I / O-mode 2:
Samma som ovanstående "0 remote I/O-mode" plus read-funktionen för aktuell position och read-funktion för det aktuella kommandot.
Katalog och data
