Modulär RSEL & REC EC-controller
Du kan välja och kombinera anslutna ställdon och styrmetoder
RSEL-styrenheten kan anslutas till upp till 8 ställdon och REC-styrenheten upp till 16 EleCylinder-ställdon. Tillsammans med positionsregulatorn typ RCON är R-Unit-serien komplett.
Denna serie av enhetsanslutningsregulatorer med identiska anslutningar gör att du fritt kan välja och kombinera anslutna ställdon och styrmetoder. Detta sparar utrymme i instrumentpanelen.

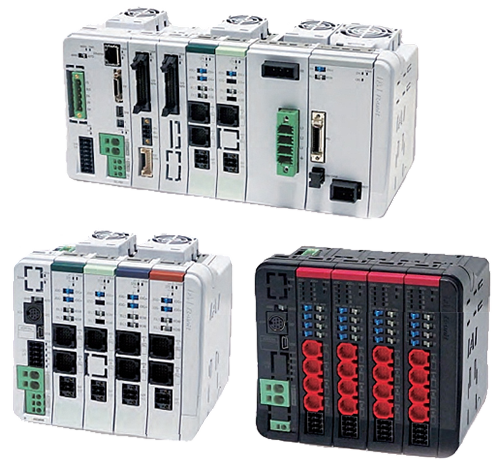

Foto: RSEL (överst), RCON (tv) och REC (th).

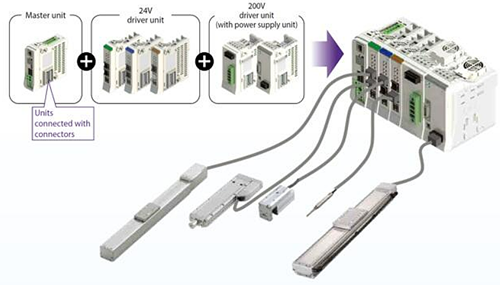

Controllerna ger ett brett utbud av kombinationer
Kombinera en drivenhet med det antal axlar du behöver och spara utrymme med kompakta controller. Detta möjliggör blandad styrning av ett ställdon med både en 24V-motor och en 230V-motor.
Använd samma drivenheter
Systemet kan enkelt ändras genom att byta ut masterenheten beroende på styrmetod. Det betyder att du kommer att kunna använda samma drivenheter.

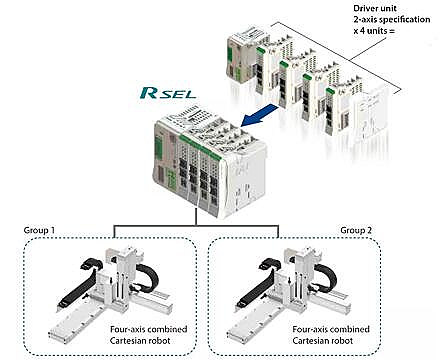

Upp till 16 ställdon med RSEL- och REC-controller
Du kan ansluta upp till 8 axlar till RSEL-controlleren och i anslutning till REC-controlleren totalt 16 ställdon. Den stöder både linjär- och båginterpolationsoperationer.
Du får även möjlighet att dela upp styrningen av anslutna axlar i två grupper.
Utrymmet som krävs i styrkortet är upp till 67 % mindre jämfört med tidigare IAI-modeller (2 MSEL-styrenheter med 4 ställdon vardera), där ett 4-axligt ställdon är anslutet till en enda drivenhet.
Kostnaderna reduceras med ca. 44 %.
Du får fler alternativ
Du kan uppnå en samtidig drift av upp till 8 axlar eller 16 i kombination med REC-controllern och olika typer av drivere kan kombineras tack vare Unit-Linkage-System. Du kan också dela drivenheten med RCON-controlleren och stödja styrningen av kartesiska system med 6-axliga robotar.
Du har möjlighet att registrera upp till 36.000 positioneringspunkter, plus stöd för batterilös absolutkodare, inkrementell kodare och kvasiabsolut kodare.

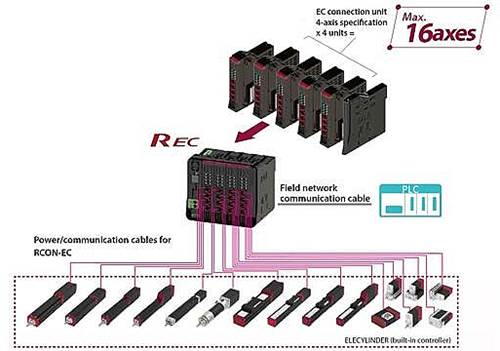

Anslut EleCylinder till fältnätverket med REC-controlleren
Denna fältnätverksanslutningsenhet är specifikt för användning med EleCylinder. Det gör det möjligt att koppla ihop upp till 16 axlar. Den är idealisk för att spara ledningar och utrymme inuti kontrollpanelen.
EC-anslutningsenhet kan anslutas till andra drivenheter anslutna till RCON eller RSEL.
EleCylinder kan användas med RoboCylinder ställdon och enaxliga robotar när de är anslutna till en EleCylinder, som anslutningsenhet.
EleCylinder med motor, kodare och styrenhet
Dessa energibesparande ställdon är extremt enkla att använda. Drift via dataingång kräver ingen komplicerad programmering. Start- och slutpunkter kan ställas in i valfri position. På grund av de snabba rörelserna är EleCylinder idealisk för korta cykeltider.
Till skillnad från pneumatiska cylindrar kan de också utföra långsamma jämna hastigheter över hela slaget. Även skonsam start eller inbromsning är inte längre ett problem. EleCylindern kan enkelt repareras och har endast ett fåtal underhållsdelar.
