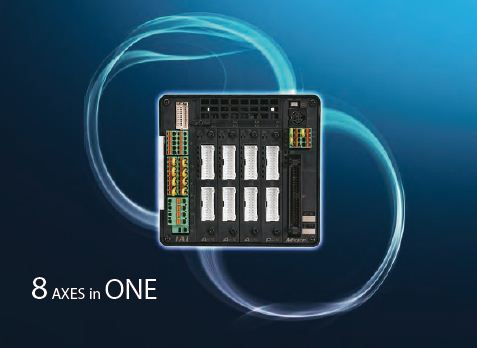

IAI's 8-axliga MSEP-styrenhet
nätverkskontroller som sparar installationstid och kabeldragning
MSEP är en ny typ av styrenhet för RoboCylinder-ställdon som kan styra upp till 8 ställdon i ett Profibus-, DeviceNet-, EtherNet IP- eller ProfiNet-nätverk. Detta ger full flexibilitet som ett traditionellt servosystem, men med en prisminskning på upp till 30%, utöver reducerad designtid och monteringstid. MSEP-enhet, modulbyggd med önskade typer av åtkomstkort. Enheten innehåller alltid en grundmodul som innehåller bus interface.

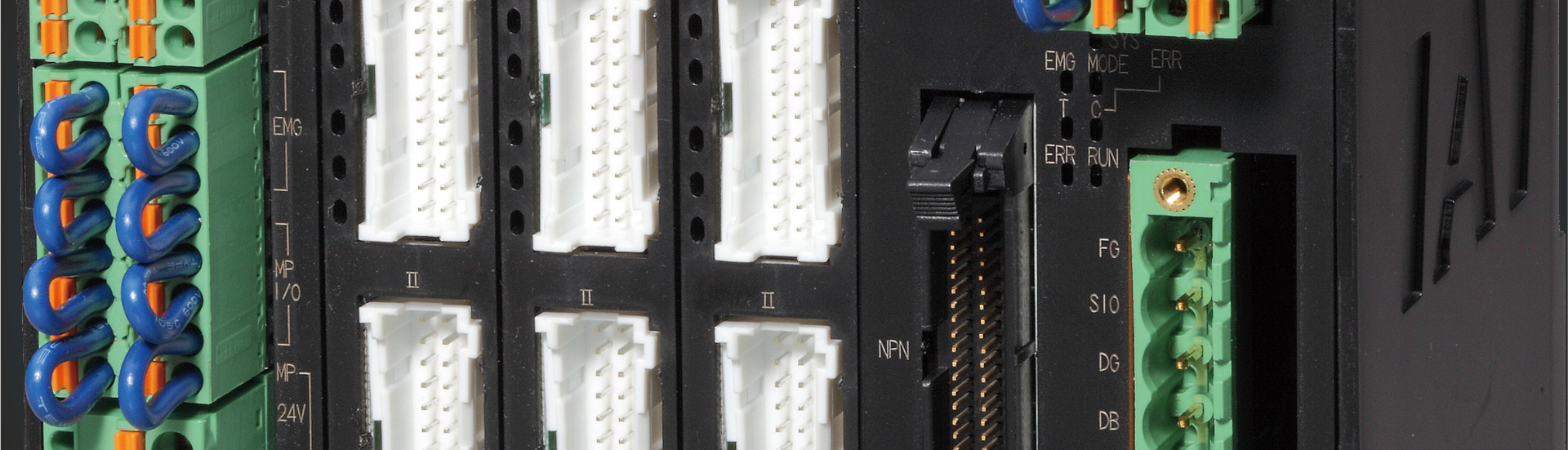

MSEP-styrenhet
Gateway, kommunikationsenhet och detta tillhandahåller kommunikation till PLC via EtherCAT, EtherNet IP, ProfiNet, DeviceNet, Profiubs, CClink, ModbusTCP eller seriell.
RACON kan styra ställdon RCA-serien med 24 volt servomotor.
RPCON används för att styra RCP2-step-motorns ställdon.
I båda fallen kan en absolut R-enhet monteras så att aktuella positioner alltid kommer ihåg. Därför behöver referensmanövreringen av ställdonet inte utföras vid spänningsfel.
Funktioner i nätverksspecifikationen
256 positioneringspunkter per axel. Ange målposition eller hastighet som ska flyttas numeriskt och kontrollera den aktuella positionen i realtid.

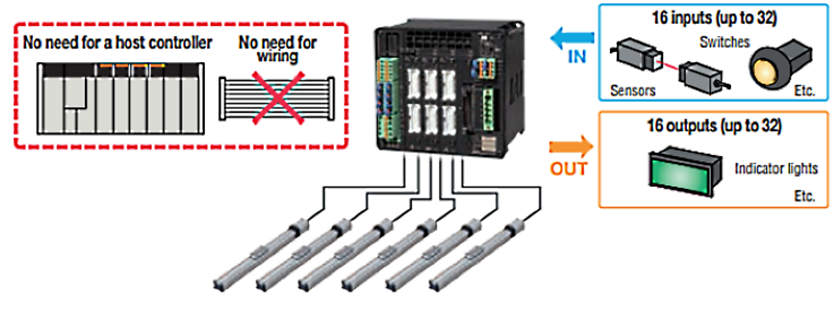

MSEP-LC med tillagd PLC-funktion
Ställdonets drift och styrning av ON/OFF för I/O (ingång/utgång) -signaler med ett ladder-logikprogram är nu möjligt. Om din utrustning är tillräckligt liten är MSEP-LC allt du behöver för att kontrollera den.
Om din utrustning är större i storlek kan du fortfarande använda MSEP-LC för att utföra distribuerade kontroller för varje process för att minska belastningen på huvud PLC. MSEP-LC gör också ditt program enklare och felsökning enklare.
LC-Ladder
LC-LADDER är ett software-program som är utformat för att skapa, övervaka och felsöka i ladder-program genom enkla kontroller. Du kan skapa program för att slå på eller stänga av I/O-signalen, eller för att manövrera ställdonet anslutet till controlleren, övervaka program, utföra simuleringar och felsöka.
Program kan skapas med 27 grundläggande kommandon (kontaktkommandon, utgångskommandon osv.) Och 53 avancerade kommandon (datatjämförelse, aritmetisk beräkning, logisk drift osv.).
Applikation

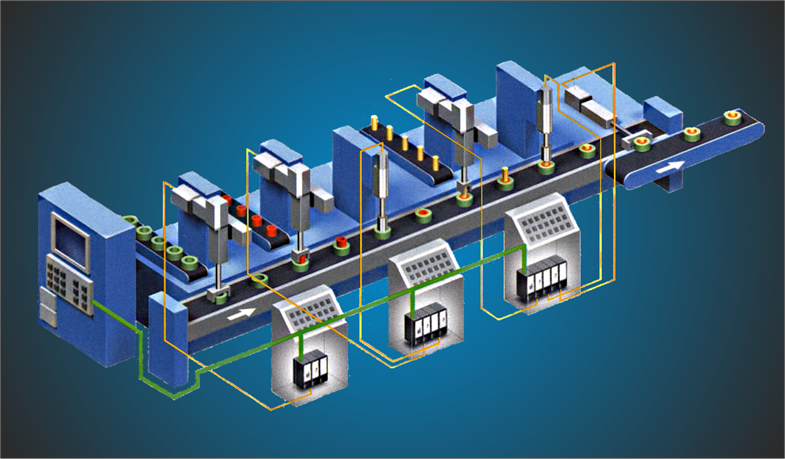

Illustration: Maskinexempel med en remsa MSEP-enheter som är centralt placerade. Den huvudsakliga PLC'n är på kortet med EterNet IP-bussen för MSEP-kontrollerna.
