Modulärt nätverk 1 till 16-axels positionskontroll
RCON-controlleren sparar utrymme i ditt styrskåp
Det nya kompakta RCON-systemet är en högpresterande styrenhet med modulära enheter och användbara tillägg.

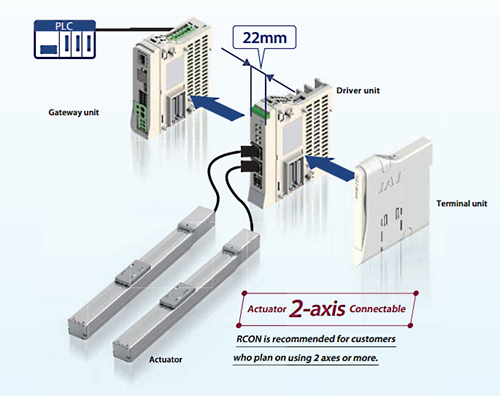

Totalt kan upp till 16 axlar med 2 axlar per modul anslutas. Utrymmet kräver endast 1/5 av de konventionella styrenheterna och fyller därför inte mycket i styrskåpet.
Den konventionella typen kräver nätverksinställningar installerade för att matcha antalet styrenheter.
RCON kan styra driver-enheter upp till 16 axlar med ställdon via en enda gateway, vilket möjliggör kostnadsminskningar upp till 60% eller så. Detta rekommenderas särskilt när du använder flera axlar.
Sju funktioner som endast IAI kan leverera
1. Kompatibilitet: Ledande inom branschen med sju stödda nätverkstyper
2. Underhåll / förebyggande underhållsfunktion
RCON har en förebyggande underhållsfunktion för kondensatorn och en förutsägbar underhållsfunktion för fläkten och ställdonet.
3. Stöder RCON-temperatur på 0 - 55 ° C
Installera fläkten (tillval) för att tillåta användning i miljöer från 0 till 55 °C utan att sänka ställdonets driftsfunktion. En fläkt kan monteras över två drivenheter med en terminalenhet.
4. Kommunikationstiden för styrenheten är max 4 mS per sekund. cykel
Kommunikationstiden är 4 mS, även när det finns 16 ställdon anslutna till controlleren.

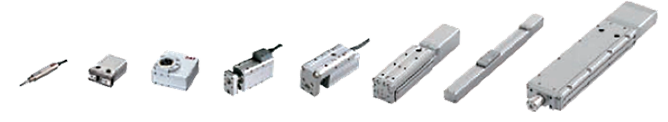

5. Ledande inom branschen med antal stödda ställdon - 332 IAI-ställdonsmodeller
Kompatibel med RCP2 / 3/4/5/6, RCA / 2, RCD-serien.
Stöder ställdon utrustade med en batterifri absolut kodare samt typer med enkla absoluta och inkrementella kodare.
Kompatibel med RCS2 / 3/4, IS (D) B, SSPA, NS (A), DDA-serien.
När SCON RCON-anslutningsspecifikationsinställningen (-RC) är vald, kan den anslutas till RCON-förlängningsenheten (RCON-EXT). Och därmed kan den driva ett ställdon utrustat med en hög kapacitetsmotor. En RCON-EXT kan ansluta till flera SCON-CB-styrenheter.
6. Motorströmställarmetod kan väljas
I enlighet med kundens säkerhetsfunktioner i applikationer, kan motoreffekt (drivkälla) auto-metod vid nödstopp väljas med RCON-ledningsmetoden.

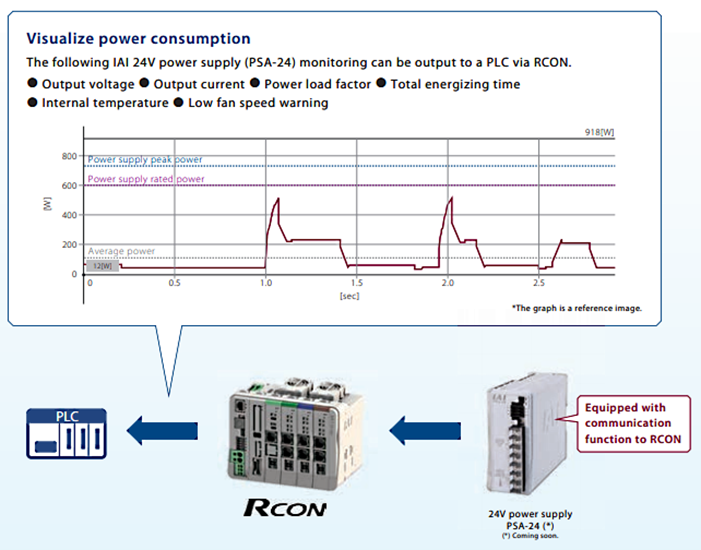

7. Visualiseringsutrustning med 24V effektmonitor

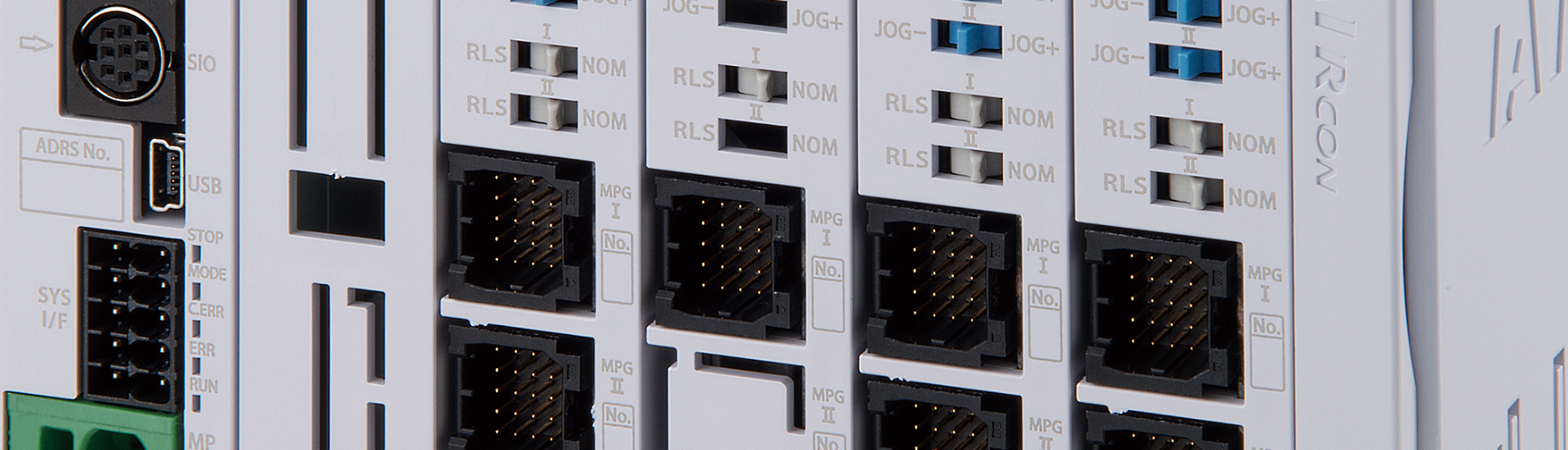

Gör det lätt att starta och underhålla. Även utan ett inlärningsprogram eller PC-teaching-sprogramvara kan varje axel flyttas framåt eller bakåt.
RCON har en modulär konfiguration
Om regulatorns installationsmiljö kan överstiga 40 °C krävs en fläktenhet (Upp till 55 °C). Antalet fläktenheter är det totala antalet förarenheter dividerat med 2.
Om det totala antalet driver-enheter är ett udda nummer, lägg till 1 till det totala antalet och dela det med 2.
Den sista fläkten ansluts till det sista driver-kortet och terminalenheten. Var noga med att ange modell för gateway-enhet vid beställning.
