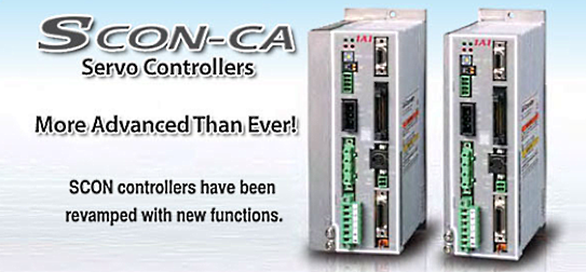

SCON-CA controllor för lineær servoaktuator
Anti-vibrationsfunktion - Elektrisk aktuator
IAI har utvecklat en enaxlad kontrollserie med specialfunktioner - SCON är en av dem.
👉 ACON-positionskontrollen är särskilt lämplig för ställdonstyp: RCA, RCA2, RCD och RCL.
👉 DCON-CA-lägesstyrenheten är konstruerad för ställdonstyp: RCD-mikrocylinder upp till 512 positioner.
👉 PCON-styrenheten stöder flera fältnätverk med hög hastighet och Big-Data-kommunikation.
SCON Modes
• Positionering-, Teaching- och Magnetventil mode
• Puls train mode
• DeviceNet-anslutningsspecifikationer
• Specifikationer för CC-Link-anslutning
• Kompatibel kodare: Incremental och absolut
• Positioneringspunkter: 512
Video: Hur man ställer in pulsdrivrutinsfunktion för IAI SCON-styrenhet med
elektriskt ställdon med hjälp av RCPC-programvara.

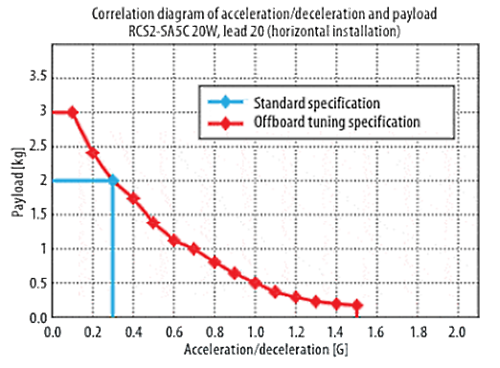

Ställdonets lastkapacitet
Offboard tuning är en standardfunktion för att öka accelerationen / retardationen när belastningen är liten. Eller minska accelerationen / retardationen när belastningen är stor. Detta innebär att ställdonet är inställt på att fungera optimalt för den givna belastningen.
Stöder flera field-nätverk
Denna valfria funktion ger direktanslutning till DeviceNet, CC-Link (*1) och PROFIBUS-DP, men också till MECHATROLINK, CompoNet, EtherCAT och EtherNet/IP. Ställdonet kan också manövreras genom att specificera koordinatvärden och detta kan göras direkt via ett av de nämnda field-nätverken.
(*1) CC-Link ändrades från Remote I/O till Remote device.

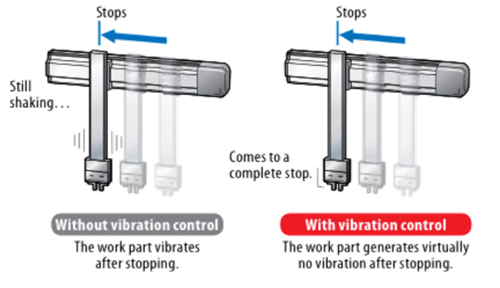

Vibrationskontrollfunktion
Vibrationsstyrning är en standardfunktion som läggs till. Det dämpar vibrationer från arbetsdelen, installerad på skjutreglaget, när ställdonets slider rör sig.
Funktionen förkortar tiden då ställdonet väntar på att vibrationen försvinner. Detta förkortar följaktligen cykeltiden.
Forcerad kontrollfunktion
För ställdonet är det en valfri funktion och i controlleren är det en standardfunktion. RCS2-RA13R-ställdonet har en kontrollstyrfunktion. Detta möjliggör exakt push-motion genom att driva fram tryckkraften med hjälp av den dedikerade lastcellen monterad på ställdonet.
Underhållsschema baserat på det totala antalet rörelser och rest avstånd
Det totala antalet ställdonrörelser och det totala körda avståndet beräknas och registreras i SCON styrenhet. När det förutbestämda antalet eller avståndet överskrids, sänds en signal till en extern enhet. Du kan använda denna standardfunktion för att kontrollera när ställdonet ska smörjas eller kontrolleras regelbundet.
Kalenderfunktionen är standard
En översikt över alla genererade larm lagras med kalenderfunktionen. En klocka-funktion har lagts till för att underlätta analysen av larmen, eftersom tid och datum för varje larm som inträffat nu visas på skärmen för larmhistorik. (Tid och datuminformation lagras i 10 dagar.)

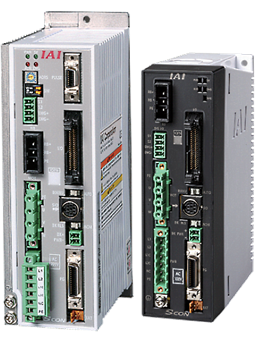

SCON Controller för RCS2 ställdonserie
SCON typ C är en positionsregulator för ställdonet ROBO Cylinder® RCS2-serien. Regulatorn har olika styrfunktioner som är kombinerade i en enhet.
Det finns två typer av SCON-regulatorer: En typ med standardspecifikationer, där operationer utförs via PIO eller pulstågsingång och en typ med nätverksspecifikationer för drift via anslutning till ett fältnätverk.
Inkrementella och absoluta specifikationer finns tillgängliga för båda typerna. Dock är endast steg-för-steg specificerade operationer tillgängliga vid körning via pulstågingång.
