Lösningar för ämnesöverföring

få inspiration till en given uppgift utifrån de lösningsexempel som visas

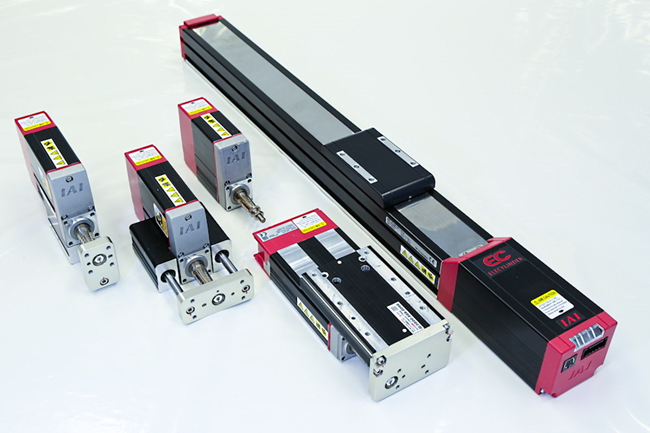

IAIs ELECYLINDER i många olika uppgifter. IAI har utvecklat EC-serien, som är lämplig för att integrera många olika industriella lösningar och uppgifter på maskiner och anläggningar, etc. Samtidigt är EC-serien energibesparande och jämfört med luftcylindern sparas mycket energi.

Exempel på olika uppgiftslösningar

Enhet för överföring av pappskartong

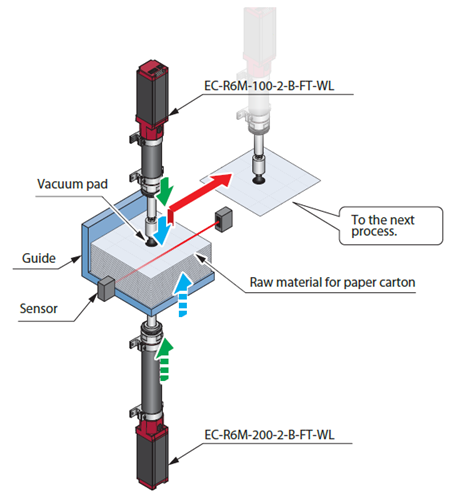

Lösningen inkluderar två EG-cylindrar för att säkerställa att pappskartongark överförs till nästa process.

De individuella arken lyfts till det förutbestämda läget av ELECYLINDER. Arkstaket lyftes av den nedre EC-cylindern och stoppas av signalen från sensorn överst i stapel.

Det övre arket sugs av vakuumdynan och överförs till nästa process.

Du kan inte uppnå samma jämna hastighet med en luftcylinder och därmed uppstår sugfel eftersom ark inte stoppas i önskat läge. Dessutom är luftcylinderlösningen dyr att använda.

ELECYLINDER® tillhandahåller stabila funktioner med en jämn hastighet och stannar vid önskat läge och inget vakuumsugfel uppstår.

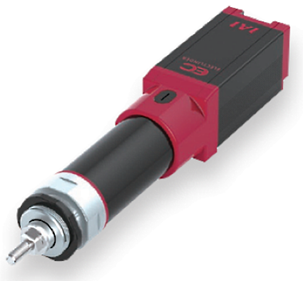

Cylinder typ EC-R6M

ELECYLINDER typ EC-R6M är en glidcylindertyp med en slaglängd på 50 till 300 mm. och 6 mm lead.

Den levereras med kabellängder från 1 till 10 m.
Andra uppgifter inkluderar:

🔹   Maximal belastning: 40 kg
🔹   Maximal hastighet: 450 mm / sek.
🔹   Acceleration: 0,3 till 8,0 G
🔹   Maximal tryckkraft: 185 N

Cylinder typ EC-R6M

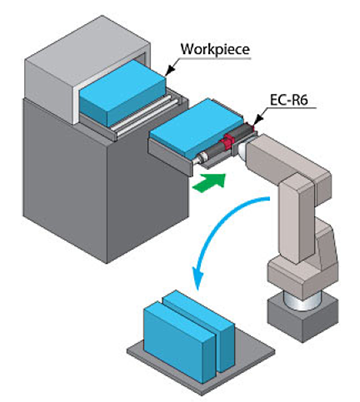

Lösningen tar tag i och
överför eller lossar mekaniska föremål

Gripenheten har till uppgift att lossa mekaniska föremål från en annan del av processen.

En luftcylinder ersattes med en elektrisk ELECYLINDER för att ta bort luftstrupen. Och därmed är det en billigare lösning.

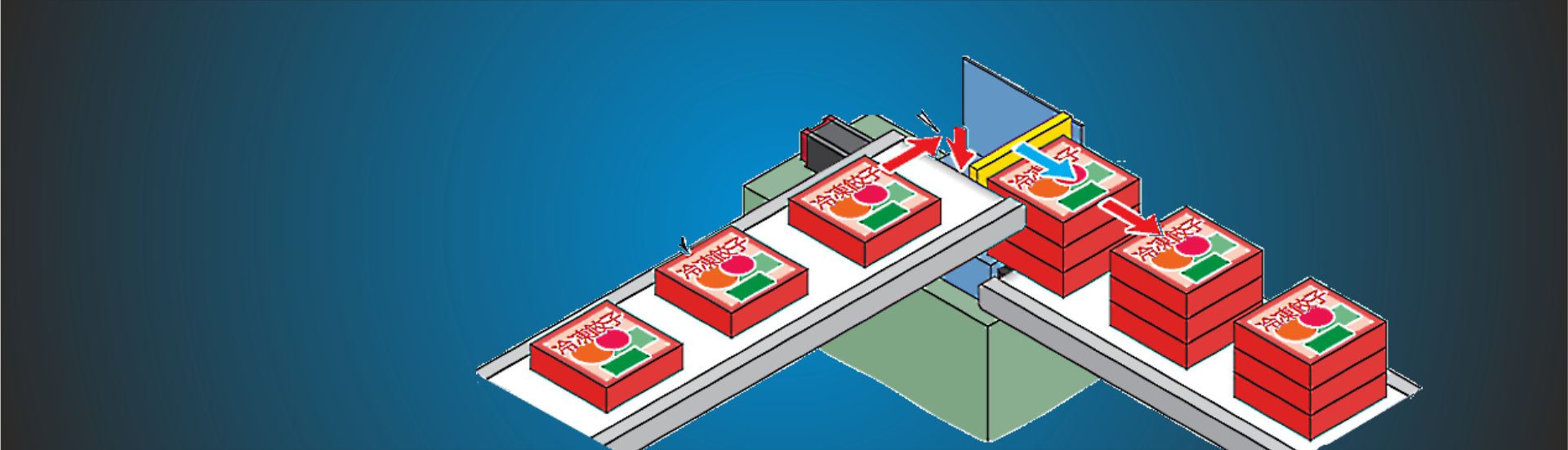

En enhet för stapling
och överföring av paket med gyoza

En uppgift för inpackningsprocessen är att stapla och överföra paket med frysta gyozamat till transportören i nästa process där paketen anländer i kartonger. Gyoza är en japansk klimpskål med finhackad fläsk, vårlök och soja, etc.

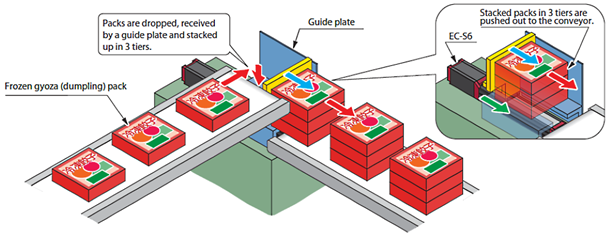

Paket faller fritt från transportbandet, staplar på den L-formade styrplattan, som är fäst vid en ELECYLINDER EC-S6, och överförs i 3 lager härifrån på transportören till nästa process.

Tidigare användes en luftcylinder, men fel uppstod på grund av kollaps av förpackningar orsakade av slag vid tidpunkten för överföringar och stopp. Vidare kunde hastigheten inte ökas eftersom det orsakar paketfördelning.

Med en ELECYLINDER från IAI kan du ställa in önskade värden för acceleration, hastighet och retardation separat. Start- och stoppfunktionerna är långsamma medan mellanoperationerna är snabba. Detta förkortar cykeltiden från 5 sekunder till 4,7 sekunder. Eftersom det inte finns någon påverkan under operationen reduceras defekten från 0,5% till 0,0%.

Cylinder typ EC-S6

Cylinder typ EC-S6

ELECYLINDER typ EC-R6M är en glidcylindertyp med en slaglängd på 50 till 400 mm. och 20 mm lead.

Den levereras med kabellängder från 1 till 10 m.
Andra uppgifter inkluderar:

Maximal belastning: 15 kg
Maximal hastighet: 800 mm / sek.
Acceleration: 0,5 G
Maximal tryckkraft: 67 N

Enheten överför batteribehållare

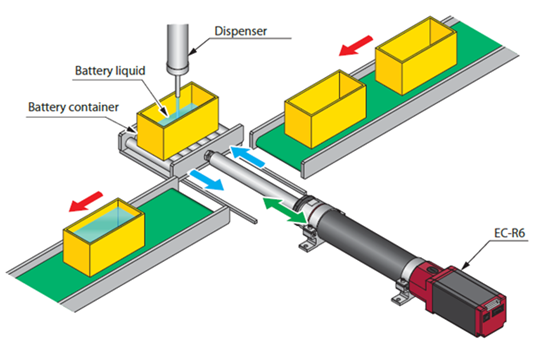

Batteribehållare överförs till transportören under dispensern, som fyller på batterivätska och sedan återförs behållaren till sitt ursprungliga läge efter påfyllning.

Tack vare att operationen utförs med en EC-cylinderuppsättning för lämplig acceleration och retardation uppnås en stabil överföring utan avfall av vätska.

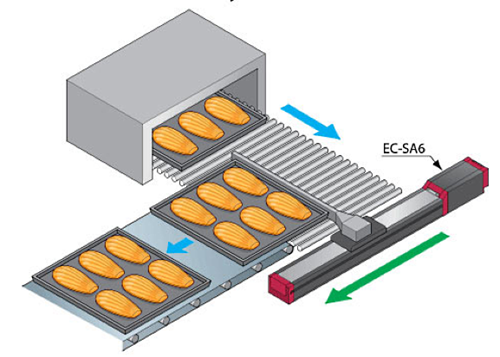

Godisöverföringslösning

Brickor fyllda med godis skjuts ut på en bärare och föras till nästa steg i processen. Med en luftcylinder var det svårt att justera utskjutningshastigheten och ibland hoppade godis från bricka.

Med en IAI EC-S6-cylinder finns det inga problem med att godis hoppar ut ur bricka och cykeltiden är mycket kortare när hastigheten ändras fram och tillbaka.

Överför ämnen till transportutrustning

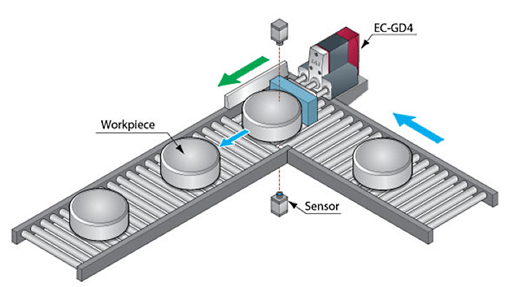

Ett ämne på en bärare skjuts härifrån till en annan bärare vinkelrätt mot den första.

Lösningen är energibesparande och tillverkad med ELECYLINDER EC-GD4. Justering av acceleration och retardation är möjlig för att förhindra skador på arbetsstycket jämfört med vad som kan hända när du använder en luftcylinder.

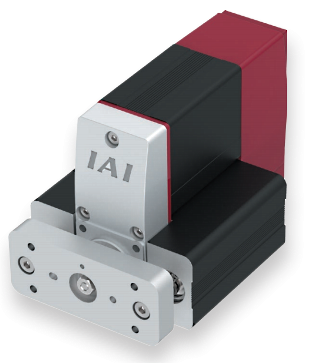

Cylinder typ EC-GD4

Cylinder typ EC-GD4

ELECYLINDER typ EC-R6M är en glidcylindertyp med en slaglängd på 30 till 50 mm. och 2 till 6 mm lead.

Den levereras med kabellängder från 1 till 10 m.
Andra uppgifter inkluderar:

Maximal belastning: 2,5 till 8 kg
Maximal hastighet: 100 till 300 mm / sek.
Acceleration: 0,3 till 8,0 G
Maximal tryckkraft: 30 till 90 N

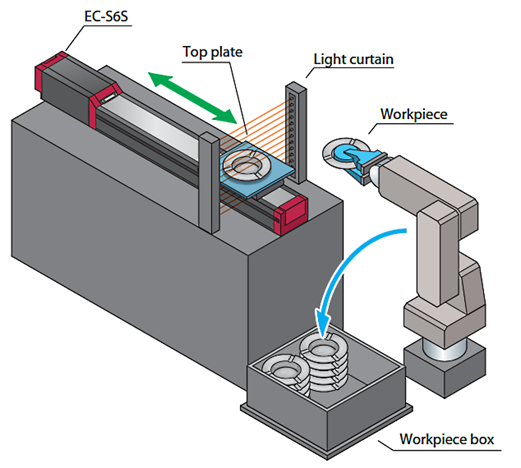

Enheten överför elektroniska delar

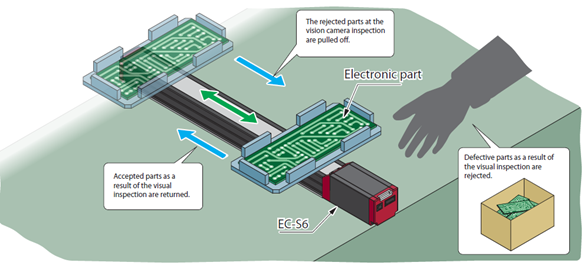

Uppgiften här är att inspektera elektroniskt avvisade delar en extra tid efter en kamerainspektion.

Tidigare gjordes allt i denna process manuellt: sträck ut händerna för att ta del, utföra visuell inspektion och returnera delen. Naturligtvis är detta en långsam, instabil och dyr process och beror på de anställdas fysiska status.

Att förbättra processen med en ELECYLINDER innebär att delarna nu flyttas närmare medarbetaren med hjälp av cylinder EC-S6. Nu är det mycket lättare för medarbetaren att hantera.

Ett system överför kosmetiska flaskor

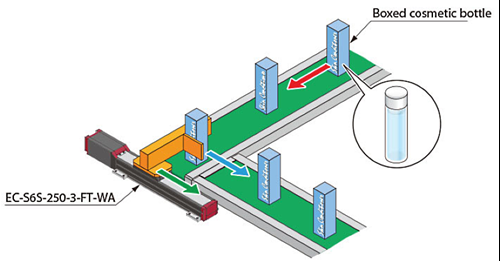

Enheten skjuter föremål på nästa transportör anslutet vinkelrätt mot den första transportören.

En luftcylinder användes för att överföra paket innehållande kosmetiska flaskor mellan transportörer (anslutna vinkelrätt). Ibland tappades paketen på grund av chocker och deformerades eller fick vätskan i flaskorna att skumma upp.

Med det IAIs ELECYLINDER-systemet kan du enkelt justera och kontrollera: Acceleration, hastighet och retardation för att säkerställa att föremålen överförs jämnt mellan transportörerna utan att föremålen deformeras eller faller och utan att flaskans innehåll skummar.

En enhet som flyttar askfat

Uppgiften är att flytta askfat horisontellt och överföra dem till nästa steg i processen. Det finns också många andra typer av ämnen förutom askkoppar.

I den nuvarande situationen var det inte möjligt att installera en kompressor på plats, därför användes den motoriserade cylindern EC-S6. Det har också andra fördelar jämfört med luftcylindrar. En av fördelarna är att driften är tyst när ingen luft används.

Dessutom kan inställningar av datavärden göras enkelt och snabbt på en toukch-skärm: start- och stopplägen, acceleration, retardation och hastighet.

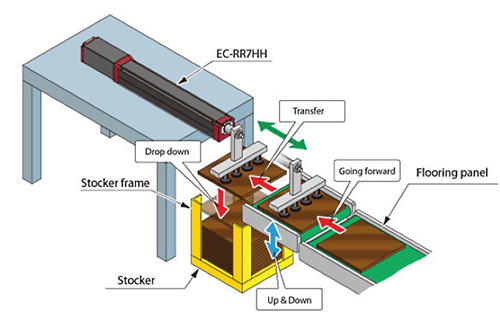

En enhet överför golvskivor
från transportören till en uppsamlare

Tidigare användes en luftcylinder, men när hastigheten ökade blev chocken också större vid slagändarna. Detta innebar att golvskivorna ibland kunde spräckas och förhindrade plattor från att stapla i kollektorn - den gula ramen.

Tack vare styrningen av acceleration och retardation av ELECYLINDER kan plattorna komma in i kollektorn utan fel, även om hastigheten ökas avsevärt.

Eftersom en radiell cylinder har använts behövs inte längre en extern styrning, vilket gör systemsammansättningen enkel.
