IAI: s ELECYLINDER typ EC

lämplig för många applikationer i olika processorer inom alla branscher

Fördelen med IAI: s ELECYLINDER EC-serie är att det är enkelt och snabbt att ställa in hastighet och acceleration. Samtidigt är EC-serien energibesparande och jämfört med luftcylindern sparas mycket energi.


Det är också lätt att välja en lämplig typ för en given uppgift. EC-cylindern är enkel att använda och så kan alla anställda utan särskild expertis. Det finns få underhållsdelar och EG-cylindern repareras enkelt vid behov.

Inställningar

Acceleration, hastighet och retardation kan justeras individuellt. Start- och slutpunkter kan ställas in på valfritt värde. EC-cylindern har en snabb cykeltid och Slider-typen har en inbyggd guide.



Illustration: Start- och slutpunkter kan ställas in på valfri position.



Video: ELECYLINDER G7 smörjning For Dust Proof, Splash Proof Radial Cylinder Type.

EC-cylindern kan enkelt repareras om något skulle hända och felsökning kan göras med hjälp av Teaching-Pendant. Om en enhet stannar visas orsaken och motåtgärder visas. I nästan alla fall byter du helt enkelt motorn inklusive styrenhetens kretskort och enheten är klar igen.

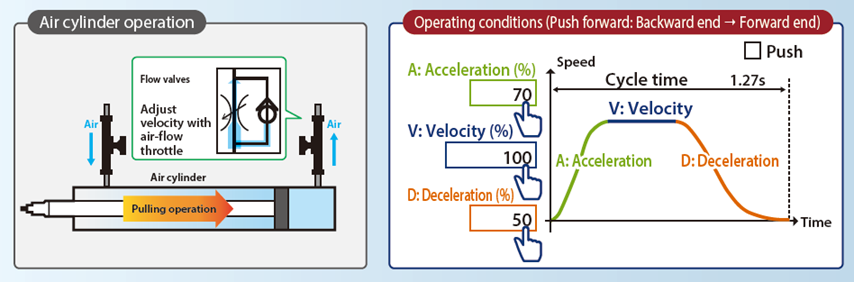

Hög nivåkontroll av AVD

ELECYLINDER EC är utformad så att du snabbt kan justera acceleration, hastighet och retardation. Dessa parametrar kan justeras individuellt i procent. Luftcylindern har t.ex. inte dessa alternativ, om man tänker använda ett.

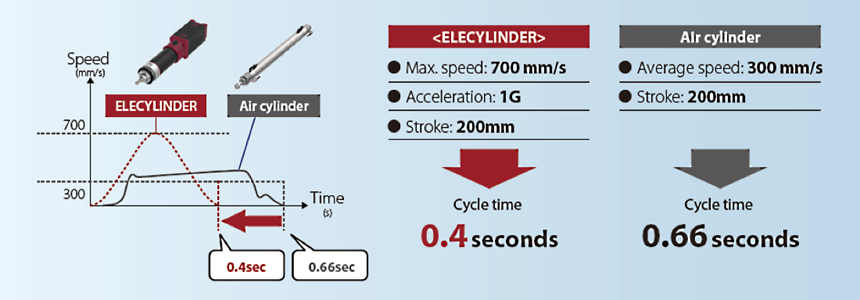

Cykeltiden kan minskas

Till skillnad från EC-cylindern kan luftcylindrar inte arbeta med höga hastigheter, eftersom de begränsas av långsam start- och stopphastigheter. EC-cylindern kan starta och stoppa bra med hög hastighet och det reducerar cykeltiden.

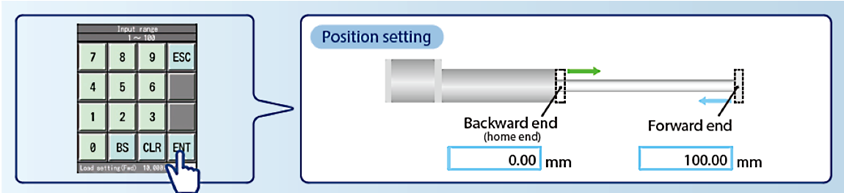

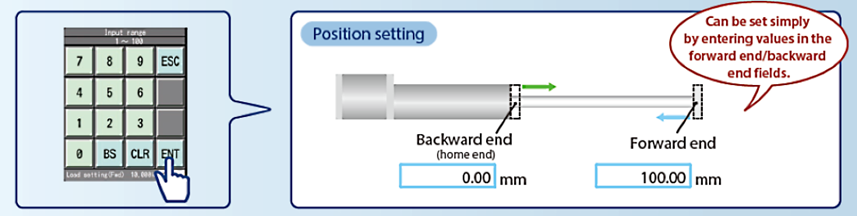

Finjustering

För att ställa in start- eller slutpositionen för EC-cylindern kan du ställa in önskat värde med hjälp av de framåtriktade, bakåtstegsknapparna som är inställda så låga som 0,01 mm per steg. Som jämförelse kräver luftcylindrar justering av mekaniskt stoppläge, autoomkopplare eller stötdämpare samt kontroll och justering av varje komponents position.


Lösningsexempel med ELECYLINDER EC-S6

Blandning av vätskor


Blandning av livsmedelsingredienser


Ovanstående figur visar en enhet för att flytta en upp / ned omrörararm för att blanda kemiska medel i en bägare.

Lösningen använder en ELECYLINDER® typ EC-S6, som låter dig fritt ändra omrörningsamplituden och hastigheten. Den använda cylindern är av typen EC-S6. En reglage typ som bara passar för rörliga föremål.

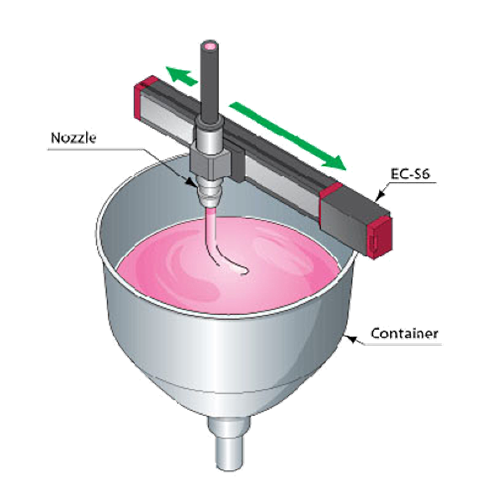

Figuren visar en enhet som ska jämnt blanda sås som fördelas från ett munstycke i en ingrediensbehållare.

En ELECYLINDER®-typ EC-S6 har använts för att flytta munstycket som lägger sås till ingrediensen. Blandningen blir smidig genom att flytta munstycket från sida till sida. Det låter såsen blandas jämnt och snabbt.

Cylindertyp EC-S6

IAI-cylindern typ EC-S6 är lämplig för att flytta olika ämnen.

💠  Upprepa noggrannhet: +/- 0,05 mm
💠  Slaglängd: 50 - 400 mm
💠  Maximal hastighet: 225 till 800 mm / sek.
💠  Maximal skjutstyrka: 56 - 370 N
💠  Maximal horisontell belastning: 15-40 kg
💠  Maximal vertikal belastning: 1 - 12,5 kg

Lösningsexempel med EC-S6L och EC-GD4L

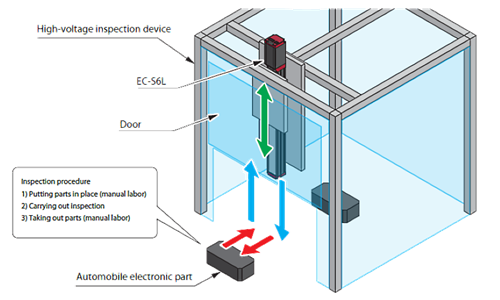

Dörröppning till högspänningsområde


Inspektion av säkerhetssensorer för bilar


En anordning för att öppna dörren till en spänningsinspektions-enhet för elektroniska bildelar för bilar. Uppgiften löses med en ELECYLINDER® med följande effekter:

🔺  Öppning: hög hastighet. Stängning: Enkel justering för
       långsam hastighet
🔺  Fyra identiska enheter gjordes. Samma inställning (värden)
       kopierades från den första till den andra och framåt, vilket
       möjliggör snabb start
🔺  Endast el används. Ingen luftkälla eller rörledning krävs
🔺  Ljusgardin innebär att arbetet stannar omedelbart och
       garanterar säkerheten

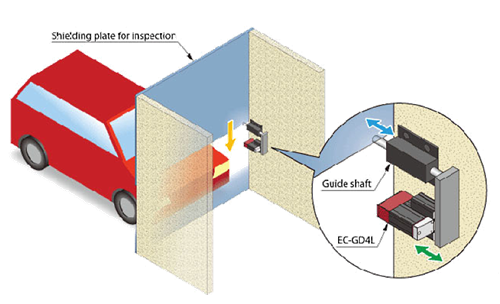

En inspektionsenhet för att kontrollera bilens säkerhetssen-sorns normala tillstånd efter att en skyddsplatta är stängd.

Användningen av en ELECYLINDER® gör det möjligt att justera acceleration, hastighet och retardation individuellt, vilket ger stabila funktioner.

ELECYLINDER® används som stopp när täckplattan öppnas uppåt.

Lösningarna kan ge inspiration till liknande uppgifter i andra branscher.

Cylindertyp EC-GD4L

Lead 4 typ har en maximal hastighet på 0 - 200 mm / sek. och dess horisontella acceleration är 0,3 - 4 G, den vertikala accelerationen är 0,3 - 1,5 G.

Slaglängden är 30 - 50 mm och repetitionsnoggrannheten för cylindern är +/- 0,05 mm.
