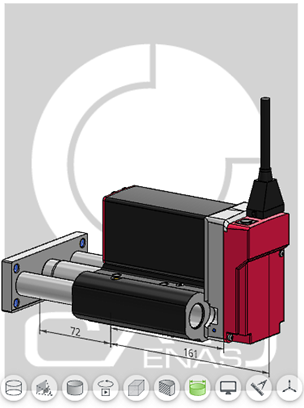

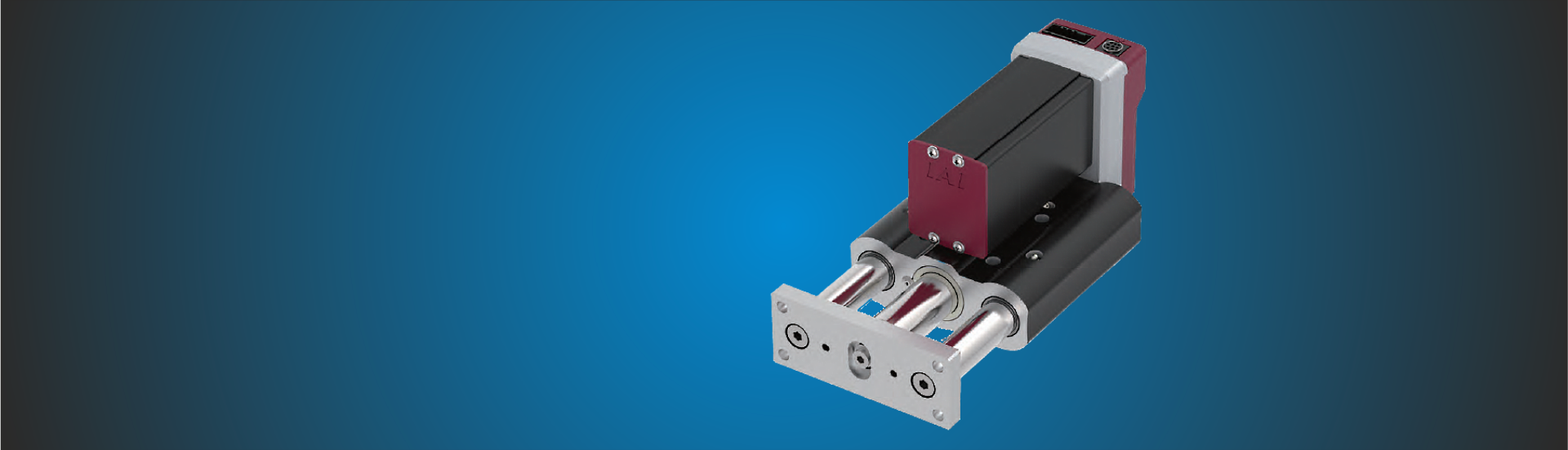

EleCylinder® Stopper Cylinder
EC-cylindrar är idealiska för dina transportbandstillämpningar
Egenskaper som är idealiska som blankstopp på en transportör - ja, och utan problem med luftkällor.
Du kan använda arbetsstycken upp till 50 kg och den maximala kollisionshastigheten för ett 9 kg arbetsstycke är 40 m/min.
MOVE - STOP - MOVE
Du får en Stopper som fungerar oavbrutet. EleCylinder® stoppcylindrar är idealiska att använda som stopp på dina transportörer.
Några EC-Stopper-fördelar för dig
🔷 Ingen luft? Inga problem
🔷 Den behöver bara en 24V strömförsörjning
🔷 Känn stoppkraften!
🔷 Klarar stötbelastningar i radiella riktningar bra
Installation av EC-stoppcylindern
Vid installation, håll enhetens yta och arbetsstyckets monteringsyta inom 0,05 mm/m. Om ditt plan är ojämnt kommer det att öka glidmotståndet och då kan det orsaka fel.
Horisontell
montering på en plan yta
Typ: EC ST11
Horisontell
sidomontering
Typ: EC ST15
Horisontell
upphängd montering
Typ: EC ST15ME
Vertikal
montering
Typ: EC ST11, EC ST15 och
EC ST15ME
Kompakt
Kroppsbredd finns från 112 mm och dessutom har alla modeller en inbyggd kontroller.
Du sparar energi i logistik och transportlinjer!
Inställning av undertryckande standbyströmvärden1 möjliggör ytterligare minskning av strömförbrukningen.
Hanterar radiella stötbelastningar bra, perfekt för stoppapplikationer
1Att ställa in strömvärden för undertryckning i vänteläge hänvisar till "aktivera strömundertryckning vid stopp" via parameterinställning.
När externt tryck appliceras höjs det aktuella värdet för att återgå till "ursprunglig position".
Rolling bushing struktur
Hanterar radiella stötbelastningar bra, perfekt för stoppapplikationer.
EC stopper ST11:
Lead: 2,5 - 5,0 mm
Stroke: 50 mm
EC stopper ST15:
Lead: 3,0 mm
Stroke: 50 mm
EC stopper ST15ME:
Lead: 6,0 mm
Stroke: 50 mm

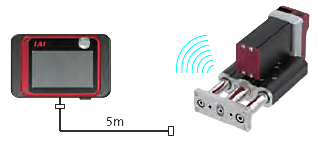

Teaching pendant
Trådlös/trådbunden touchpanel
■ Den här enheten stöder trådlösa anslutningar
■ Konfiguration: Trådlös eller trådbunden anslutning
■ Kabellängd 5m
Startpunkt/slutpunkt/AVD (acceleration/hastighet/retardation)
ingång och axeldrift kan utföras trådlöst.

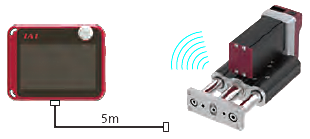

Trådbunden/trådlös pekpanel
■ Med strömförsörjningsenhet
■ Konfiguration: Trådlös eller trådbunden anslutning
■ Kabellängd 5m
Uppgiften löst med EleCylinder-serien
för många av dina applikationer i olika processorer i alla branscher
Fördelen med IAI:s ELECYLINDER EC-serie är att det är enkelt och snabbt att ställa in hastighet och acceleration. EC-serien är också energibesparande och i jämförelse med luftcylindern har mycket energi sparats.
Det är också lätt att välja en lämplig typ för en given uppgift. EC-cylindern är lätt att manövrera och alla anställda utan specialkompetens kan göra det. Det finns få underhållsdelar och EC-cylindern är lätt att reparera om det skulle bli nödvändigt.
Inställningar
Acceleration, hastighet och retardation kan justeras individuellt. Start- och slutpunkter kan ställas in på valfritt värde. EC-cylindern har en snabb cykeltid och Slider-typen har en inbyggd styrning.
EC-cylindern kan enkelt repareras om något skulle hända och felsökning kan göras med hjälp av Teaching-Pendant. Om en enhet stannar visas orsaken och motåtgärderna. I nästan alla fall, byt bara ut motorn inklusive styrenhetskretskort och enheten är klar igen.
