Inspektionsuppgifter och lösningar
få inspiration för en given uppgift från exempel på lösningar

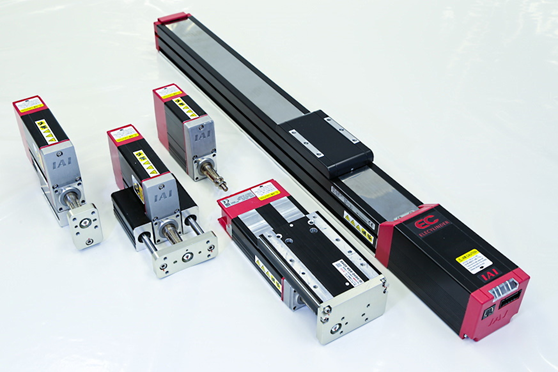

IAI: s ELECYLINDER används i många olika uppgifter. IAI har utvecklat EC-serien, som är lämplig för att integrera många olika industriella lösningar och uppgifter på maskiner och anläggningar, etc. Samtidigt är EC-serien energibesparande och jämfört med luftcylindern sparas mycket energi.
Fördelen är att med CE-typerna är det enkelt och snabbt att ställa in hastighet och acceleration. Det är också lätt att välja en lämplig typ för en given uppgift.
EC-cylindern är enkel att använda och så kan alla anställda utan särskild expertis. Det finns få underhållsdelar och EG-cylindern repareras enkelt vid behov.
Exempel på olika uppgiftslösningar
Kontroll av maskindelar
En sensor rör sig upp / ner
för att mäta maskindelarnas höjd

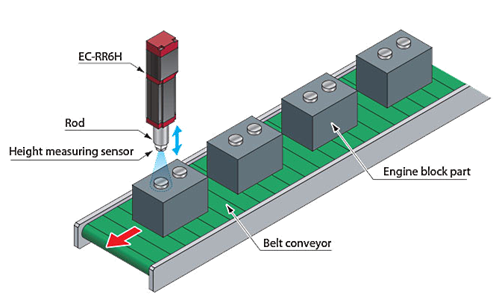

I denna process mäts höjden på föremålen på en trans-portör med hjälp av en höjdmätning. Sensorn är fäst vid änden av en stång på ställdonet för att avgöra om delarna är bra eller inte.
Att använda en luftcylinder kan orsaka ett plötsligt stopp. Detta beror på förskjutningar av sensorn för höjdmätaren. Resultatet är en felaktig inspektion av den specifika maskindelen eller ämnet.
När du använder ELECYLINDER®-systemet kan dessa abrupt stopp minimeras. EC-systemet möjliggör justering av acceleration, hastighet och retardation med resultatet att inga falska inspektioner orsakas på grund av sensorvinkelns avvikelse.
Cylinder EC-RR6H

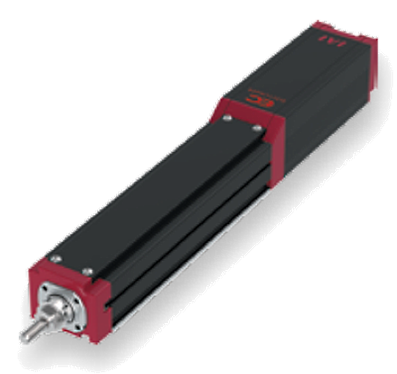

ELECYLINDER typ EC-RR6H är en radiell cylindertyp med en slaglängd på 65 till 315 mm. och 12 mm lead.
Den levereras med kabellängder från 1 till 10 m. Andra data inkluderar:
🔺 Maximal belastning: 25 kg
🔺 Maximal hastighet: 700 mm / sek.
🔺 Minsta hastighet: 15 mm / sek.
🔺 Acceleration: 0,3 till 1,0 G
🔺 Maximal tryckkraft: 112 N
Hyrningsmomentinspektion

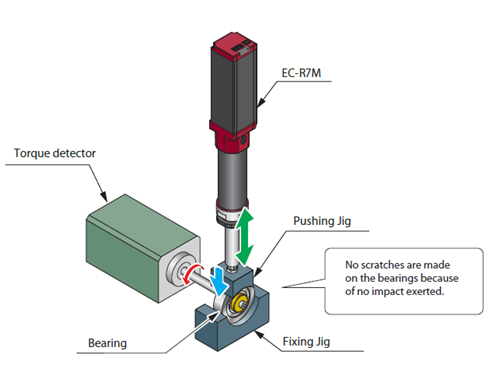

Med en luftcylinder skulle hastigheten och accelerationen eller retardationen vara instabil. Och det skulle finnas en defekt där lagret skadas av påverkan från hållarens jigg.
ELECYLINDER® ger smidig retardation, ger inga slag och orsakar därför inte repor. Det kan enkelt styra hastighet, acceleration eller retardation. Det förbättrar effektiviteten vid konvertering ibland när produktändringar behöver göras.
Cylinder typ EC-R7
Cylinder typ EC-R7M
ELECYLINDER typ EC-R7M är en slide-cylindertyp med en slaglängd på 50 till 300 mm. och 8 mm lead.
Den levereras med kabellängder från 1 till 10 m.
Andra uppgifter inkluderar:
🔹 Maximal belastning: 60 kg
🔹 Maximal hastighet: 350 mm / sek.
🔹 Minsta hastighet: 10 mm / sek.
🔹 Acceleration: 0,3 till 1,0 G
🔹 Maximal tryckkraft: 547 N
Inspektionsenhet för PCB
En enhet för att detektera PCB-kontinuitet med hjälp av en test spjut.
PCB: n placeras och tas bort manuellt och det finns cirka 50 test spjut på testenheten. En EC-S6M-cylinder har använts för att lösa uppgiften.
Cylindern gör det enkelt att justera stopp-position och kontrollhastighet.
Cylinder typ EC-S6M
Cylinder typ EC-S6M
ELECYLINDER typ EC-S6M är en slide-cylindertyp med en slaglängd på 50 till 400 mm. och 6 mm lead.
Den levereras med kabellängder från 1 till 10 m.
Andra uppgifter inkluderar:
• Maximal last: 32 kg
• Maximal hastighet: 450 mm / Sek.
• Minsta hastighet: 8 mm / sek.
• Acceleration: 0,3 till 1,0 G
• Maximal tryckkraft: 224 N
Inspektionsenhet av glasunderlag
Denna enhet utför en provkontroll för glassubstrat.

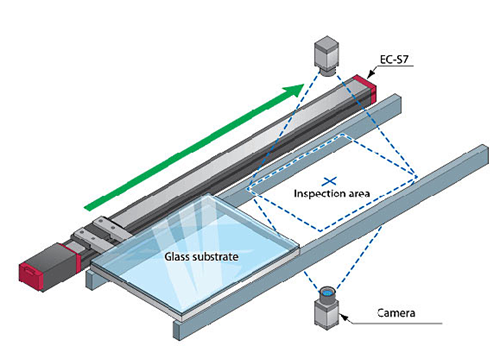

ELECYLINDER® EC-S7 överför glassubstrat medan kamerorna utför inspektion från topp till botten samtidigt.
ELECYLINDER® har använts för denna uppgift eftersom glaset kan överföras med konstant hastighet och enheten är en billig lösning.
Cylinder typ EC-S7
Cylindertyp EC-S7
ELECYLINDER typ EC-S7M är en slide-cylindertyp med en slaglängd på 50 till 500 mm. och 8 mm lead. Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:
💠 Maximal belastning: 51 kg
💠 Maximal hastighet: 420 mm / sek.
💠 Minsta hastighet: 10 mm / sek.
💠 Acceleration: 0,3 til 1,0 G
💠 Maximal tryckkraft: 418 N
Mätning av tjocklek med lasermätning

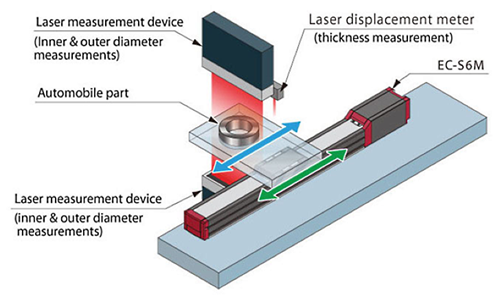

En bältesliknande laserstråle skickas från ett par mätanordningar belägna längst upp och botten av en bildel för att mäta de inre och yttre diametrarna.
I applikationen finns det ett behov av en konstant hastighet av fram och tillbaka rörelse. En ELECYLINDER® är idealisk eftersom en 2-punkts position är enkel att utföra och tillhandahålls av en inbyggd linjär guide.
Den använda cylindern är en typ av EC-S6M. Se ovan på denna sida.
