Lösningar för montering av ämnen

inspiration till en given uppgift med lösningsexempel

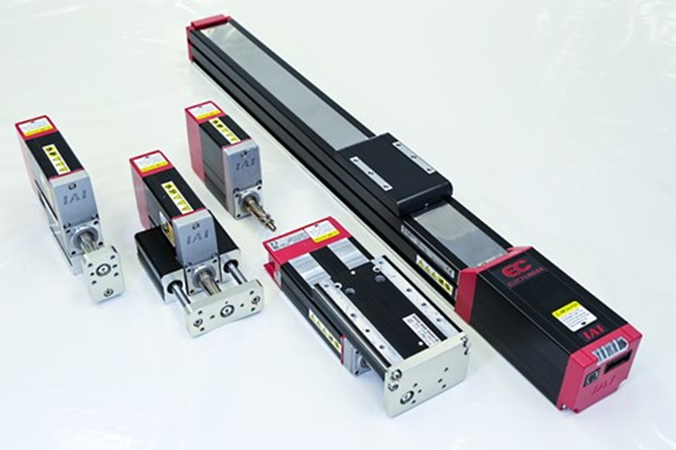

IAIs ELECYLINDER i många olika uppgifter. IAI har utvecklat EC-serien, som är lämplig för att integrera många olika industriella lösningar och uppgifter på maskiner och anläggningar, etc. Samtidigt är EC-serien energibesparande och jämfört med luftcylindern sparas mycket energi.

Exempel på lösning av olika uppgifter

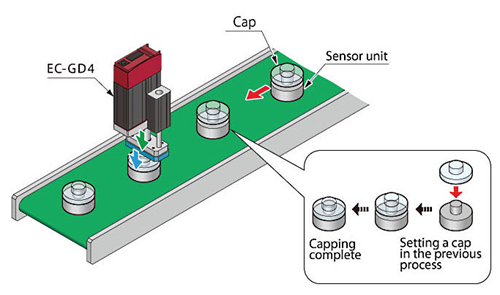

Enhet för
montering av elektroniska delar

ELECYLINDER® använder sin push-motion-funktion för att placera en huva. Jämfört med en luftcylinder ger EC-GD4 cylindern högre hastighet och närmar sig en konstant tryckkraft som gör att cykeltiden kan reduceras från 1,3 sek. till 1,0 sek.


Cylinder typ EC-GD4

ELECYLINDER typ EC-GD4 är en side-cylindertyp med en slaglängd på 30 till 50 mm. och 2 till 6 mm lead.

Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:

💥   Maximal belastning: 2,5 till 8 kg
💥   Maximal hastighet: 100 till 300 mm / sek.
💥   Acceleration: 0,3 till 8,0 G
💥   Maximal tryckkraft: 30 till 90 N

_______________________________________________________________________________________________________

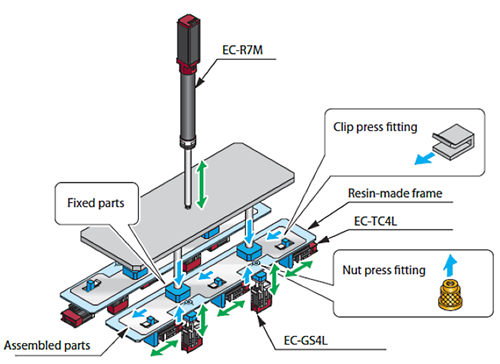

Monteringsenhet
för interiördelar för bilar

ELECYLINDER®s "push-funktion" utförs utan luft och sensorer.
När push-rörelsen appliceras på en enda del, upptäcker ELECYLINDER® vridmomentet och avger en signal: "push motion complete".

Om operatören glömmer att montera delen klassificeras den som "ingen del" och ELECYLINDER® sänder inte ut signalen.

Detta har gjort det möjligt att bedöma "närvaro av delar" utan en sensor i enheten. Dessutom minskas enhetstillverkning och starttid kraftigt tack vare enkla justeringar av positionering och hastighet med hjälp av trådlöst lärande.

Cylindar EC-R7M

ELECYLINDER typ EC-R7M är en slide-cylindertyp med en slaglängd på 50 till 300 mm. och 8 mm lead. Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:

🔹   Maximal belastning: 60 kg
🔹   Maximal hastighet: 350 mm / sek.
🔹   Minsta hastighet: 10 mm / sek.
🔹   Acceleration: 0,3 till 1,0 G
🔹   Maximal tryckkraft: 547 N

Cylindar EC-TC4

ELECYLINDER typ EC-TC4 är en slide-cylindertyp med en slaglängd på 50 till 400 mm. och 3 till 20 mm lead. Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:

🔹   Maximal belastning: 32 kg
🔹   Maximal hastighet: 450 mm / sek.
🔹   Minsta hastighet: 8 mm / sek.
🔹   Acceleration: 0,3 till 1,0 G
🔹   Maximal tryckkraft: 22

Cylinder typ EC-GS4L

ELECYLINDER typ EC-R6S är en cylindertyp med en slaglängd på 30 till 50 mm. och 2 mm lead. Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:

👉   Maximal belastning: 8 kg
👉   Maximal hastighet: 100 mm / sek.
👉   Acceleration: 0,3 till 8,0 G
👉   Maximal tryckkraft: 90 N

Cylinder typ EC-GS4L

_______________________________________________________________________________________________________

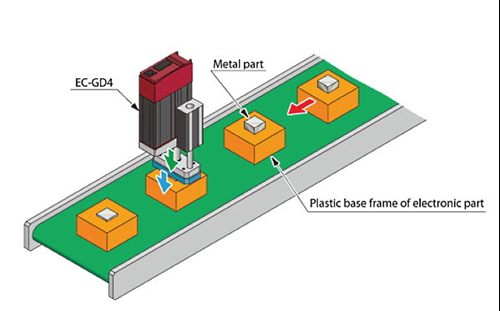

Enhet för insättning av
metalldelar på plastunderlag

När du sätter i en metalldel är det nödvändigt att enheten bromsar på de sista 1 mm. Av denna anledning används en fjäder i spetsen på en luftcylinder för processen. Vissa fel observerades när våren förändrades med tiden.

ELECYLINDER® kan kontrollera retardation, vilket möjliggör placering av låg hastighet och indikering av ett stoppfel (defekta produkter) före frontänden.

Eftersom ELECYLINDER® inte behöver någon fjäder uppstår inga fel på grund av fjädern förändringar över tid.

_______________________________________________________________________________________________________

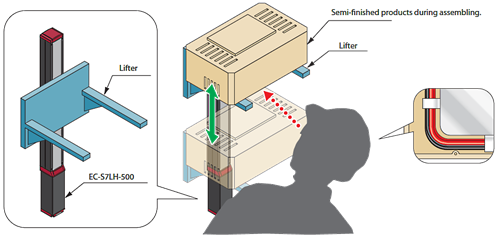

Lyftanordning av halvfabrikat
för inspektion under montering

Lyftning är nödvändig eftersom den halvfärdiga produkten under montering inte kan lutas till en visuell inspektion av botten.

ELECYLINDER stannar när den arbetar och när fram- och baksignalerna stängs av. Lyftanordningen använder en sådan funktion och lyfter halvfabrikat till önskat läge.

En inspektion av ämnet i önskat läge är nu möjligt, vilket gör det möjligt för operatören att sitta avslappnad utan att behöva anstränga sig.

Cylinder type EC-S7M

ELECYLINDER typ EC-S7M är en cylindertyp med en slaglängd på 50 till 500 mm. och 8 mm lead. Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:

 ▪   Maximal belastning: 51 kg
 ▪   Maximal hastighet: 420 mm / sek.
 ▪   Minsta hastighet: 10 mm/Sek.
 ▪   Acceleration: 0,3 till 1,0 G
 ▪   Maximal tryckkraft: 418 N

Cylinder type EC-S7M

_______________________________________________________________________________________________________

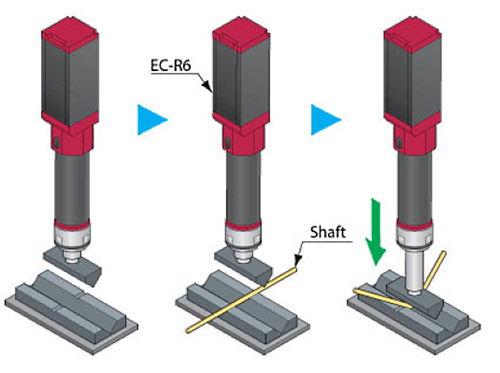

Gjutningsprocess
för elektriska apparater

Enheten pressar kopparaxlar för delar av elektriska apparater på en matris där de bildas.

ELECYLINDER möjliggör långsam drift och stabilt tryck. Det ger rätt böjning med stabil kvalitet. Detta kommer att vara svårt att uppnå med en luftcylinder.

Cylinder type EC-R6

ELECYLINDER typ EC-R6 är en slide-cylindertyp med en slaglängd på 50 till 300 mm. och 3 till 20 mm lead. Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:

 ▪   Maximal belastning: 6 - 60 kg
 ▪   Maximal hastighet: 800 mm / sek.
 ▪   Acceleration: 0,3 till 16,0 G
 ▪   Maximal tryckkraft: 56 till 370 N

_______________________________________________________________________________________________________

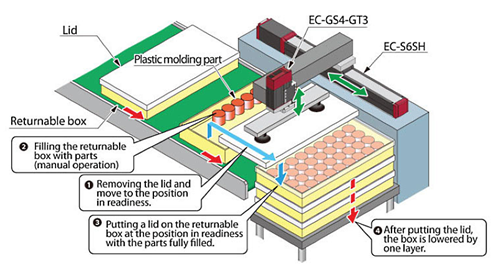

Montering och demontering
av enheten med returlådans lock

En enhet för montering och borttagning av lock på returlådor där de färdiga delarna är lagrade.

Tidigare användes en luftcylinder för att "ta bort och sätta ett lock" av / på den returbara lådan. Ibland kan lock tappas eller positionsfel inträffade.

ELECYLINDER® rör sig smidigt utan stötar och stoppar i det numeriskt angivna läget. Detta förhindrar lock från att falla av på grund av stötar och den elektriska cylindern eliminerar fel eftersom inga positionsfel uppstår med en elektrisk cylinder.
