Positioneringsuppdrag och lösningar
Få inspiration till en given uppgift baserad på exempel på lösningar

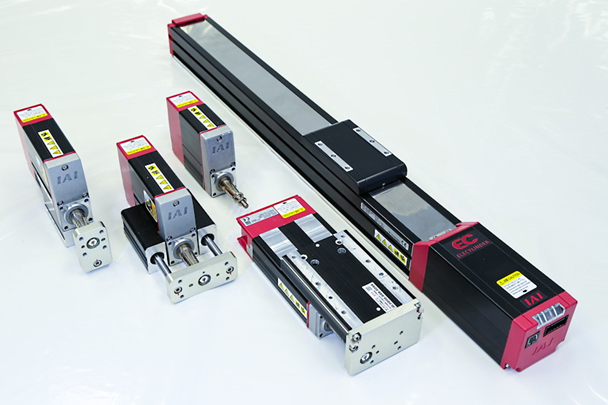

IAI: s ELECYLINDER i många olika uppgifter. IAI har utvecklat EC-serien, som är lämplig för att integrera många olika industriella lösningar och uppgifter på maskiner och anläggningar, etc. Samtidigt är EC-serien energibesparande och jämfört med luftcylindern sparas mycket energi.
Fördelen är att med CE-typerna är det enkelt och snabbt att ställa in hastighet och acceleration. Det är också lätt att välja en lämplig typ för en given uppgift.
EC-cylindern är enkel att använda och så kan alla anställda utan särskild expertis. Det finns få underhållsdelar och EG-cylindern repareras enkelt vid behov.

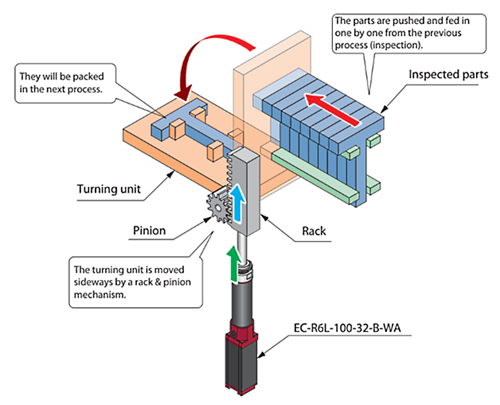

En mekanism för att ändra motivets position efter inspektion
Användning av en luftcylinder kan orsaka problem med att delarna faller ut på grund av en plötslig svängning. Det kommer också att förlora tid i samband med uppstart.
IAIs ELECYLINDER® ger snabb start och smidig acceleration / retardation, det förhindrar att delar faller ut och det förkortar cykeltiden från 2,5 sekunder till 0,3 sekunder.
ELECYLINDER typ EC-R6L är en slide-cylindertyp med en slaglängd på 50 till 300 mm. och 3 mm lead.
Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:
▪ Maximal belastning: 60 kg
▪ Maximal hastighet: 225 mm / sek.
▪ Acceleration: 0,3 till 16,0 G
▪ Maximal tryckkraft: 370 N
Cylinder typ EC-R6L

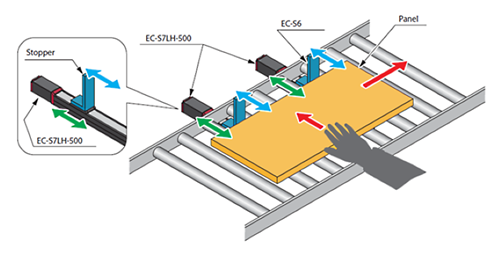

En enhet för att justera läget för paneler som rör sig på en transportör
Operatören skjuter panelen på transportören mot stoppet för positionering. Borrning sker i nästa process.
Stoppet används för att ändra panelens stoppläge som styrs av de två EC-S7-cylindrarna.
Det finns många paneler i olika storlekar. Som ett resultat kan stopplägena ändras genom att justera positionen efter storleken på den angivna panelen.
Positionering skulle vara svårt om man använder en luftcylinder. Det är omöjligt att placera i mittläget.
Den trådlösa inlärningen i ELECYLINDER® har gjort det enkelt att justera positioneringen. Dessutom kan den också hantera ett brett sortiment av paneler.
ELECYLINDER typ EC-S6 är en slide-cylindertyp med en slaglängd på 50 till 400 mm. och 3 till 20 mm lead.
Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:
• Maximal belastning: 32 kg
• Maximal hastighet: 450 mm / sek.
• Minsta hastighet: 8 mm / sek.
• Acceleration: 0,3 till 1,0 G
• Maximal tryckkraft: 224 N
Cylinder typ EC-S6
Cylinder typ EC-S7
ELECYLINDER typ EC-S7M är en slide-æcylindertyp med en slaglängd på 50 till 500 mm. och 8 mm bly. Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:
💥 Maximal belastning: 51 kg
💥 Maximal hastighet: 420 mm / sek.
💥 Minsta hastighet: 10 mm / sek.
💥 Acceleration: 0,3 till 1,0 G
💥 Maximal tryckkraft: 418 N
Cylinder typ EC-S7

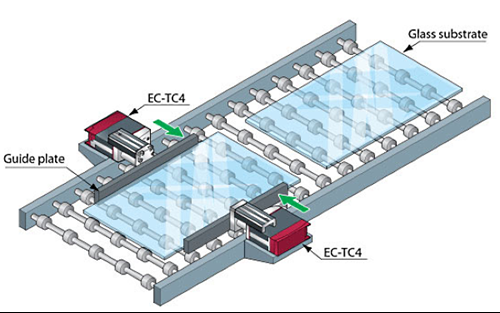

Positioneringsenhet för glas substrat
Lösningen visar justering av avståndet mellan styrplattorna på en överföringsanordning enligt två storlekar av glassubstraten.
Denna anordning måste justera avståndet mellan två styrplattor beroende på glassubstrat storlek för att reglera glassubstrat position.
Lösningen använder en ELECYLINDER® för att uppfylla kraven för användarvänlighet, låg kostnad och kort ledtid.
ELECYLINDER typ EC-TC4 är en slide-cylindertyp med en slaglängd på 50 till 400 mm. och 3 till 20 mm lead.
Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:
🔺 Maximal belastning: 32 kg
🔺 Maximal hastighet: 450 mm / sek.
🔺 Minsta hastighet: 8 mm / sek.
🔺 Acceleration: 0,3 till 1,0 G
🔺 Maximal tryckkraft: 224 N
Cylinder typ EC-TC4

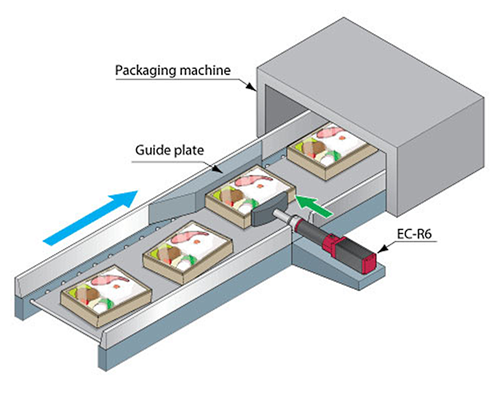

Anpassa lunchpaket på en transportör innan de packas på maskinen
ELECYLINDER®-typen EC-R6 trycker på lunchpaketen som är avancerade på bäraren och justerar dem innan de går in i en förpackningsmaskin.
Med en luftcylinder finns det ett problem med tryckkraften för justeringen och det kan orsaka deformationer och fastspänning av föremålen i detta fall lunchpaketen.
En ELECYLINDER® EC-R6 kan enkelt justera tryckkraften genom att ange digitala värden. Kvaliteten har också förbättrats.
ELECYLINDER typ EC-R6 är en glidcylindertyp med en slaglängd på 50 till 300 mm. och 3 till 20 mm lead.
Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:
• Maximal belastning: 6 - 60 kg
• Maximal hastighet: 800 mm / sek.
• Acceleration: 0,3 till 16,0 G
• Maximal tryckkraft: 56 till 370 N

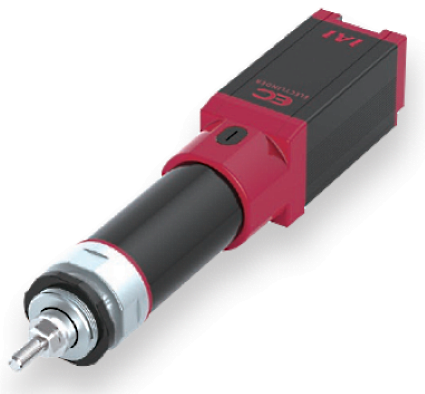

Cylinder typ EC-R6

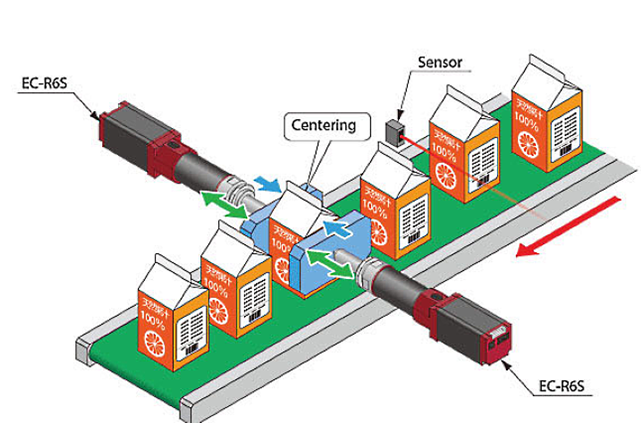

Enheten centrerar kartongförpackningar för drycker
Användningen av ELECYLINDER® möjliggör en numerisk hastighetsinmatning och ger god reproducerbarhet. Det har minimerat underhållsarbetet. Dessutom har en lösning utan luftcylinder bidragit till betydande energibesparingar och du undviker att skada förpackningen.
Cylinder typ EC-R6S
ELECYLINDER typ EC-R6S är en cylindertyp med slaglängd från 50 till 300 mm. och 20 mm lead.
Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:
✅ Maximal belastning: 6 kg
✅ Maximal hastighet: 800 mm / sek.
✅ Acceleration: 0,3 till 4,0 G
✅ Maximal tryckkraft: 56 N

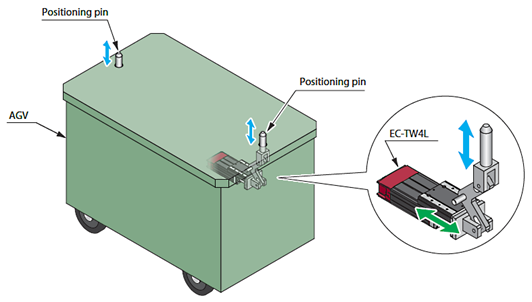

Aktivering av positioneringsstift på ett automatiserat kontrollerat fordon (AGV)
En ELECYLINDER®-typ EC-TW4L behöver endast installeras av några få ledningar för att manövrerar lyftanordningen för placering av stift på fordonet. Med en luftcylinder måste man montera kompressor eller luftledare för att byggas in i AGV.
ELECYLINDER typ EC-TW4L
ELECYLINDER typ EC-TW4L är en slide-cylindertyp med en slaglängd på 30 till 50 mm. och 2 mm lead.
Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:
💠 Maximal belastning: 8 kg
💠 Maximal hastighet: 100 mm / sek.
💠 Acceleration: 0,3 til 8,0 G
💠 Maximal tryckkraft: 224 N
