Lösningar för ytbehandling
inspiration till en uppgift utifrån de visade lösningsexemplen

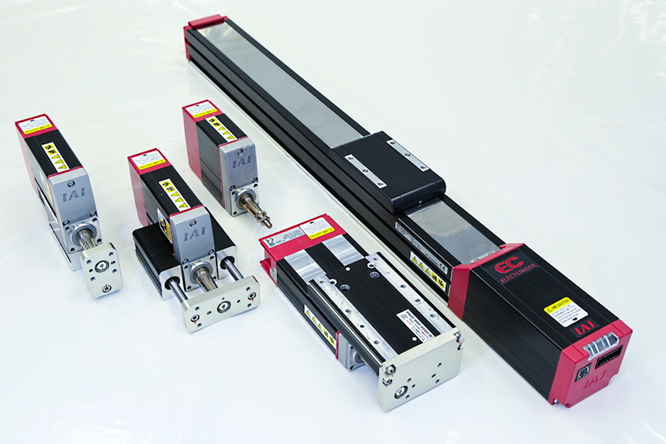

IAIs ELECYLINDER i många olika uppgifter. IAI har utvecklat EC-serien, som är lämplig för att integrera många olika industriella lösningar och uppgifter på maskiner och anläggningar, etc. Samtidigt är EC-serien energibesparande och jämfört med luftcylindern sparas mycket energi.
Fördelen med CE-typerna är att det är enkelt och snabbt att ställa in hastighet och acceleration. Det är också lätt att välja en lämplig typ för en given uppgift.
EC-cylindern är enkel att använda och så kan alla anställda utan särskild expertis. Det finns få underhållsdelar och EG-cylindern repareras enkelt vid behov.
Exempel på olika uppgiftslösningar

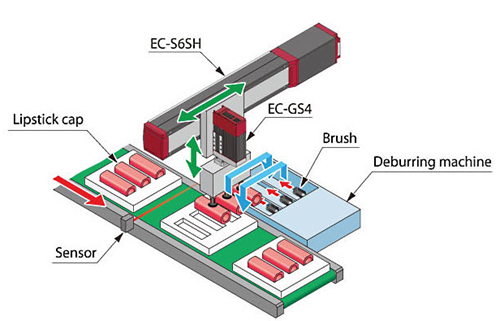

Avgradering av plastgjutande delar
Denna enhet utför avgradning på insidan av läppstiftskåporna. Tidigare användes en luftcylinder för att ladda delar från transportören till avgradningsmaskinen och sätta tillbaka dem på transportören efter bearbetning. Det var dock inte möjligt att förkorta cykeltiden eftersom delarna kastades av när hastigheten ökade.
Efter val av ELECYLINDER kan acceleration, hastighet och retardation styras individuellt med numeriska data. Genom att ställa in för smidig acceleration och retardation kastas inte delarna av även om hastigheten ökas. Detta gör att cykeltiden kan förkortas från 10 till 8 sekunder.
Cylinder typ EC-S6SH
ELECYLINDER typ EC-S6SH är en side-cylindertyp med en slaglängd på 50 till 400 mm. och 20 mm lead.
Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:
🔶 Maximal belastning: 15 kg
🔶 Maximal hastighet: 800 mm / sek.
🔶 Acceleration: 0,5 G
🔶 Maximal tryckkraft: 67 N
Cylinder typ EC-GS4
ELECYLINDER typ EC-GS4 är en side-cylindertyp med en slaglängd på 30 till 50 mm. och 2 till 6 mm lead.
Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:
🔶 Maximal belastning: 2,5 till 8 kg
🔶 Maximal hastighet: 100 till 300 mm / sek.
🔶 Acceleration: 0,3 till 8,0 G
🔶 Maximal tryckkraft: 30 till 90 N
________________________________________________________________________________________________________

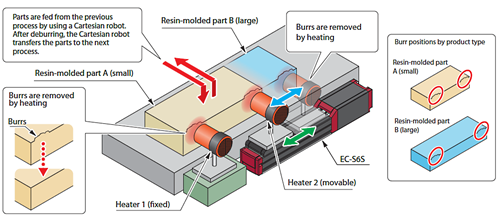

Avgradning av hartsgjutna produkter
Enheten ändrar platsen för en värmare för bränning. Läget för uppvärmning kan ändras beroende på typen av hartsgjuten produkt.
En ELECYLINDER-typ EC-S6S ger höghastighetsfunktioner utan stötar, vilket gör att hastigheten kan ställas in på 800 mm / sek. Som ett resultat förkortas cykeltiden från 0,8 till 0,6 sek.
En luftcylinder skulle begränsa hastigheten till ca. 300 mm / sek. annars skulle felet i värmaren uppstå på grund av slag vid tidpunkten för stopp.
________________________________________________________________________________________________________

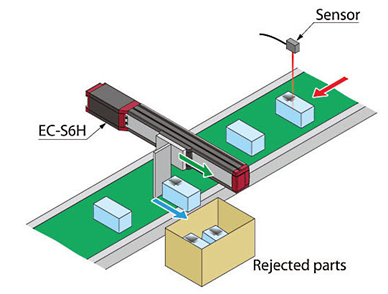

Kassera defekta delar
Uppgiften är att enheten ska ta bort defekta elektroniska delar från bäraren. Cylindertyp EC-S6H rör sig snabbt när sensorn har upptäckt en defekt del. Detta ger upphov till en move-ON-signal. Det vill säga att transportören kan arbeta med hög hastighet. Denna höga hastighet kan inte uppnås med en luftcylinder.
________________________________________________________________________________________________________

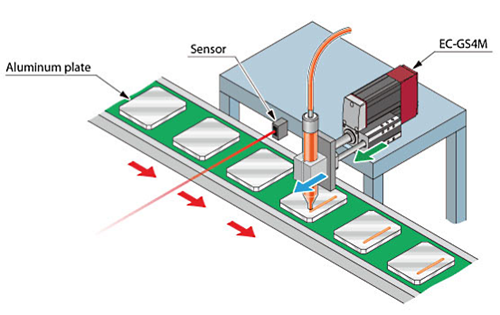

Limutmatning
Ett system för dispensering av lim på generatordelar för vindkraft. Om uppgiften utförs manuellt uppnår du inte en enhetlig dispensering. Du kan uppnå jämn dosering med en cylinder EC-GS4. Eftersom start- och slutpositioner enkelt kan ändras kan enheten också hantera förändringar i artiklarnas längd.
________________________________________________________________________________________________________

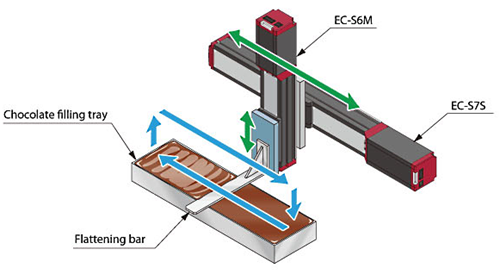

Utjämning av chokladytan
Enheten, som är tillverkad med två EC-cylindrar, bör släta ut chokladytan när den fylls i en matris.
Genom att använda cylinder typ EC-S6 och EC-S7 är det möjligt att justera acceleration och retardation. Inga vågor visas på ytan och det är också möjligt att förkorta tiden för justering.
När du använder luftcylindrar för att platta ut choklad överförs luftcylinderns vibration till plattstången (flattening bar). Och det ger vågor på chokladytan och justeringen är också svår.
Cylinder typ EC-S7
ELECYLINDER typ EC-S7 är en side-cylindertyp med en slaglängd på 50 till 500 mm. och 4 till 24 mm lead.
Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:
● Maximal belastning: 3 till 19 kg
● Maximal hastighet: 175 till 860 mm / sek.
● Acceleration: 0,3 G
● Maximal tryckkraft: 139 till 836 N
________________________________________________________________________________________________________
Placera klistermärken
Grafiken visar en anordning för att anbringa tunna filmklistermärken på arbetsstyckena i en publiceringsprocess. Om klistermärken appliceras manuellt kommer fel att uppstå och om du använder en luftcylinder kommer kvaliteten att vara dålig.
Med en EC-S7-cylinder uppnår du ett jämnt tryck eftersom bland annat inga fluktuationer som en luftcylinder skulle orsaka. Dessutom arbetar den elektriska cylindern med hög hastighet.
Cylinder typ EC-R6
ELECYLINDER typ EC-R6 är en side-cylindertyp med en slaglängd på 50 till 300 mm. och 3 mm lead.
Den levereras med kabellängder från 1 till 10 m. Andra uppgifter inkluderar:
🔹 Maximal belastning: 60 kg
🔹 Maximal hastighet: 225 mm / sek.
🔹 Acceleration: 0,3 till 16,0 G
🔹 Maximal tryckkraft: 370 N
