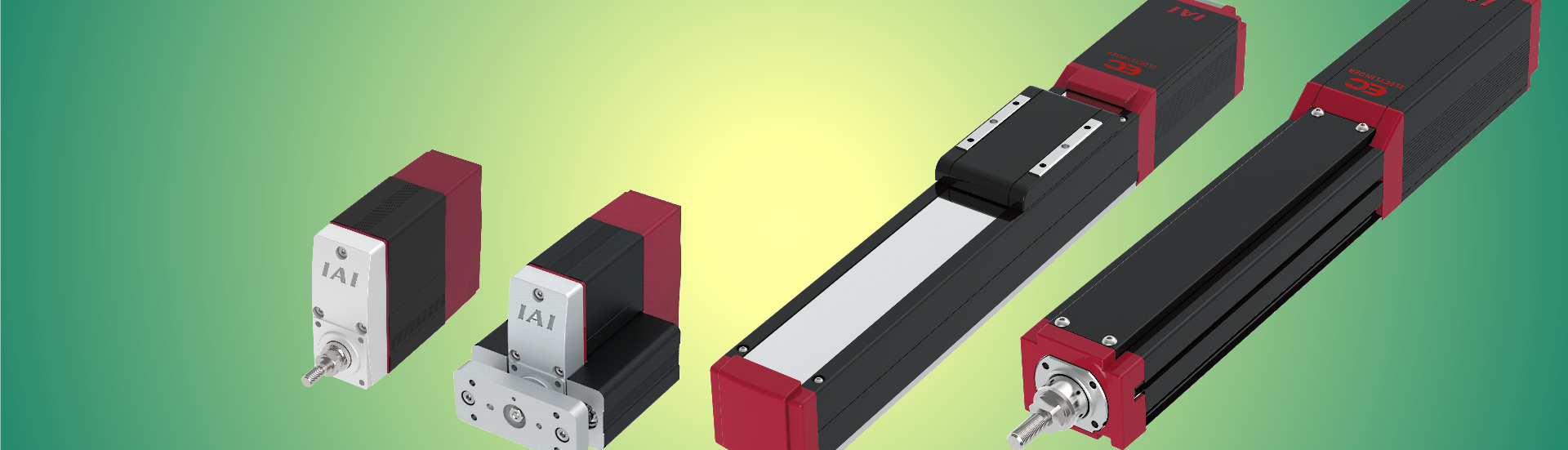

IAI's EleCylinder - typ EC
lämplig för många applikationer i olika processer i alla branscher
Fördelen med IAI's EleCylinder EC-serie är att det är enkelt och snabbt att ställa in hastighet och acceleration. EC-serien sparar också energi och jämfört med luftcylindern sparar mycket energi.
Det är också enkelt att välja en lämplig typ för en viss uppgift. EC-cylindern är enkel att använda och alla anställda kan göra det utan speciell expertis. Det finns få underhållsdelar och EC-cylindern repareras enkelt om det skulle vara nödvändigt.
Inställningar
Acceleration, hastighet och retardation kan justeras individuellt. Start- och slutpunkter kan ställas in till vilket värde som helst. EC-cylindern har en snabb cykeltid och Slider-typen har en inbyggd styrning.

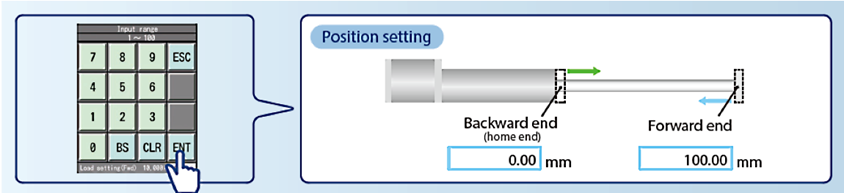

Illustration: Start- och slutpunkter kan ställas in till valfri position.
EC-cylindern kan enkelt repareras om något skulle hända och felsökning kan utföras med Teaching-Pendant. Om en enhet stannar visas orsaken och motåtgärder visas. I nästan alla fall, byt helt enkelt ut motorn inklusive styrkortet, så är enheten redo igen.

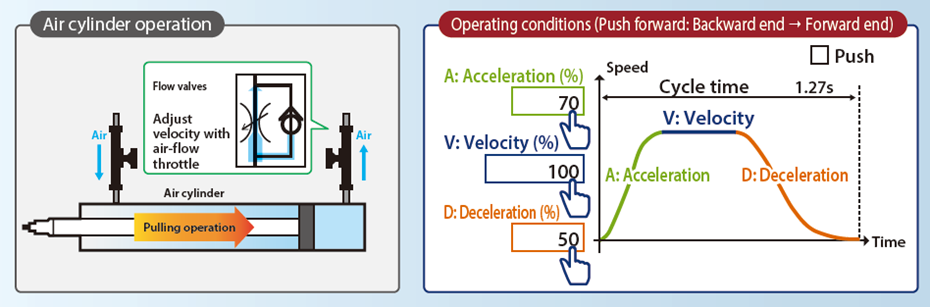

Hög nivå kontroll av AVD
EleCylinder EC är utformad för att snabbt justera acceleration, hastighet och retardation (AVD). Dessa parametrar kan justeras individuellt i procent. Luftcylindern har t.ex. inte dessa alternativ om man tänker använda en.

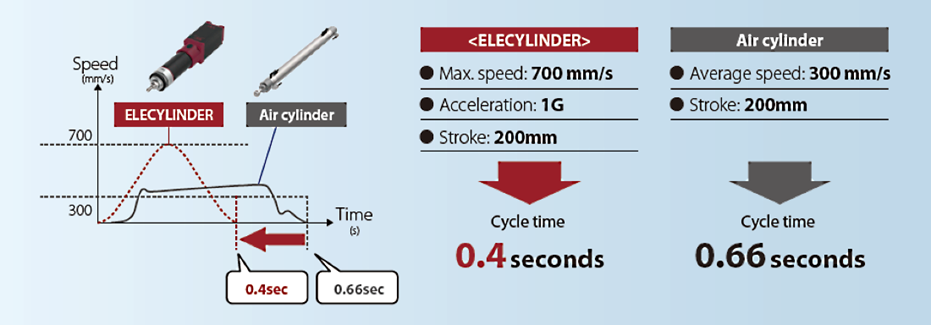

Cykeltiden kan minskas
Till skillnad från EC-cylindern kan luftcylindrar inte arbeta vid höga hastigheter, eftersom de begränsas av långsamma start- och stopphastigheter. EC-cylindern kan starta och stoppa fint vid hög hastighet och det minskar cykeltiden.
Lösningsexempel med EleCylinder EC-S6
Blandning av vätskor
Blandning av livsmedelsingredienser

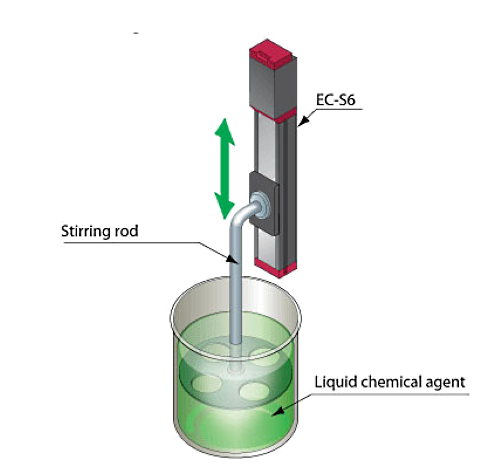

Figuren ovan visar en anordning för att flytta en omrörararm upp/ner för att blanda kemiska ämnen i en bägare.
En ELECYLINDER®-typ EC-S6 används för lösningen, med vilken du fritt kan ändra omrörningsamplituden och hastigheten. Den använda cylindern är typ EC-S6. En skjutreglertyp som är rätt för flyttning av föremål.
ELECYLINDER®-typ EC-S6

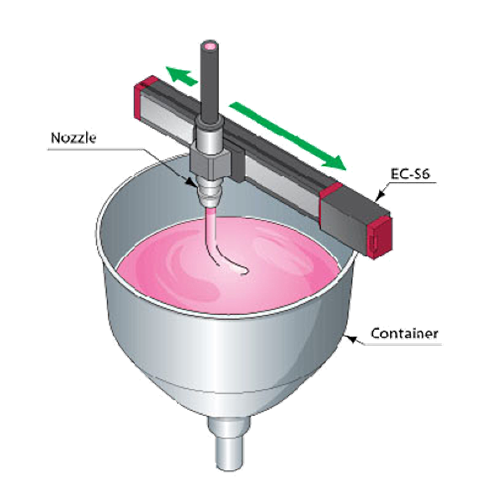

Figuren visar en anordning som ska jämnt blanda sås som matas ut från ett munstycke i en ingrediensbehållare.
En ELECYLINDER®-typ EC-S6 har använts för att flytta munstycket som tillför sås till ingrediensen.
Blandningen blir jämn genom att flytta munstycket från sida till sida. Detta gör det möjligt att blanda såsen jämnt och snabbt.
IAI's cylindertyp EC-S6 är lämplig för att flytta olika föremål.
🔹 Repeterbarhet: +/- 0,05 mm
🔹 Slaglängd: 50 - 400 mm
🔹 Maxhastighet: 225 till 800 mm/sek.
🔹 Maximal tryckkraft: 56 - 370 N.
🔹 Maximal belastning horisontellt: 15-40 kg.
🔹 Maximal belastning vertikalt: 1 - 12,5 kg.
Lösningsexempel med EC-S6L och EC-GD4L

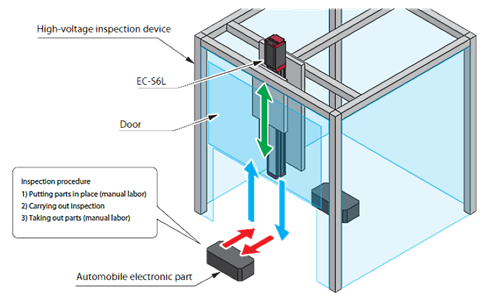

Dörröppning till högspänningsområde
Inspektion av
säkerhetssensor för bilar
En enhet för att öppna dörren till en spänningsinspektionsenhet för elektroniska bildelar för bilar. Uppgiften löses med en ELECYLINDER® med följande effekter:
👉 Öppning: höghastighetsdrift. Stängning: enkel justering för låg hastighet.
👉 Fyra identiska enheter tillverkades. Samma inställning
(värden) kopierades från första till andra och framåt, vilket
möjliggör snabb uppstart.
👉 Endast el används. Ingen luftkälla eller rörledning krävs.
👉 Ljusridå innebär att driften stoppas omedelbart och
säkerställer säkerheten.
Cylindertyp EC-GD4L
Lead 4-typen har en maximal hastighet på 0 - 200 mm/sek. och dess horisontella acceleration är 0,3 - 4 G, den vertikala accelerationen är 0,3 - 1,5 G.
Slaglängden är 30-50 mm och cylinderns repetitionsnoggrannhet är +/- 0,05 mm.

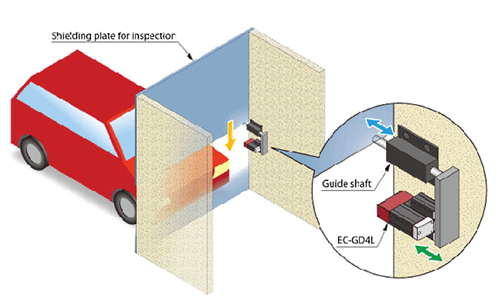

En inspektionsenhet för att kontrollera det normala tillståndet för bilens säkerhetssensor efter att en skyddsplatta har stängts.
Användningen av en ELECYLINDER® gör det möjligt att justera AVD (Acceleration, V: hastighet och D: retardation) individuellt, vilket ger stabil drift. ELECYLINDER® används som stopp när skärmplattan öppnas uppåt.
Lösningarna kan vara en inspiration för liknande uppgifter i andra branscher.
IAI-översikt med EleCylinder och alla produkter
Du kan få en bra översikt med IAI Quick Guide på mycket kort tid
