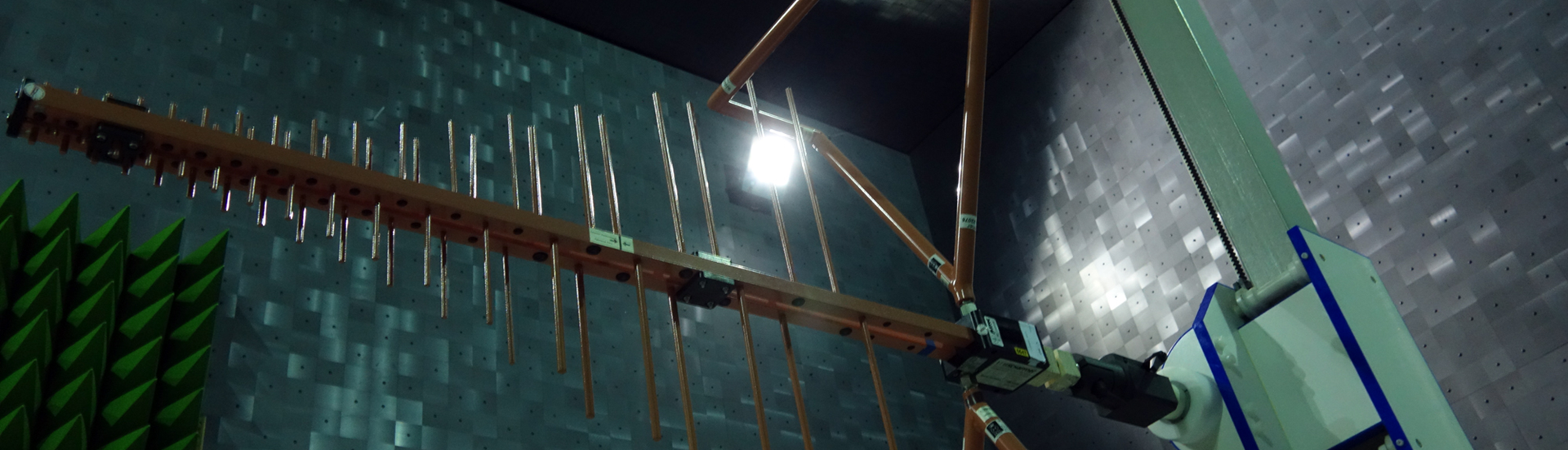

Foto av antenn för mätning av elektromagnetisk strålning

EMC-tips

Elektromagnetisk kompatibilitet

EMC-direktivet kräver att de produkter, maskiner etc. som marknadsförs inte får stör eller störs av radiostörningar. EMC-skydd är en åtgärd för att säkerställa att elektriska och elektroniska apparater och instrument fungerar korrekt under påverkan av elektromagnetiska fält från exempelvis andra apparater eller strömkablar.

Skydd uppnås bland annat genom metallisk skärmning, som förhindrar fälten från att komma in i apparaten, liksom genom utformningen av elektriska kretsar som ger låg känslighet för elektriska och magnetiska fält.


                        Grafiskt diagram som visar kopplingen av elektromagnetisk strålning mellan två enheter


Det är svårt att skydda för lågfrekvens (t.ex. 50 Hz) och statiska magnetfält, medan elektriska fält lätt kan skyddas. I mottagare används elektriska filter för att se till att endast de önskade frekvenserna passerar.


Kortslutning / klipp av brus

Vid källan placeras ett RC-filter för att dämpa gnistbruset från en kontaktor, motor eller annat. Detta kommer att minska bruset vid källan.

Standard SS-EN 60204-1

Läs mer om skärmning i standard SS-EN 60204-1, som handlar om elektrisk utrustning på maskiner.


Strålning av brus i känslig utrustning

Oönskad överföring av brus i känsliga apparater och utrustning på maskiner etc. kan förhindras genom att använda flera samtidiga åtgärder:

            🔶   Enheten eller utrustningen görs bäst immun genom skärmning, filtrering och impedansmatchning.
            🔶   På kretskort säkerställs att brusströmmar kan fortsätta via jordning i tryck (SS-EN 60204-1).
            🔶   Använd stickproppar med filter för jordningsreferens i kretskort.


Skärmning

Brus kopplas från chassit som HF-referensplan. Så att brus-strömmar sträcker sig i chassibeskyddet.


Impedansanpassning

Dämpa bruset genom att hålla lämpligt avstånd mellan ledarna.
Således kan överföring av brus reduceras eller elimineras. Om det finns ett problem, bör avståndet antingen ökas och känsliga kablar skyddas
(SS-EN 60204-1).

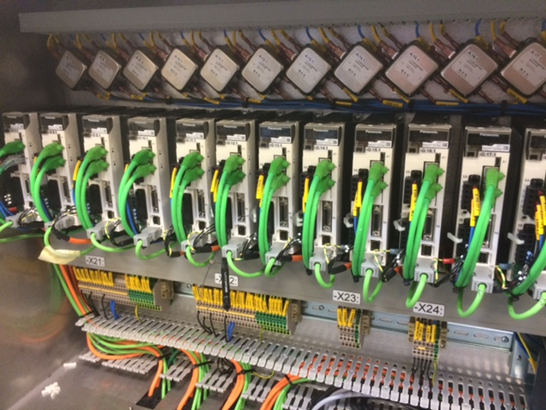

Kablar anordnade för brus

I listan nedan måste kablar som är långt ifrån varandra dirigeras i separata kabelkanaler:

🔸 Huvudförsörjningskablar - mest brusriga
🔸 Strömkablar för växelriktare

🔸 Kablar från frekvensomvandlare till motorer
🔸 Kraftkablar som "switcher" ofta

🔸 400 V kraftkablar
🔸 230 V kraftkablar

🔸 24 V matningskablar

🔸 Digital styrning och signalkablar
🔸 Analog styr- och mätsignalkablar - Känslig

Filtrering och dämpning


Det är viktigt att filtrera och dämpa brus från L och N, men PE-ledarens brus måste också dämpas. Se ovan i standarden SS-EN 60204-1.


Immunisering av brus

Grundläggande EMC-åtgärder i form av immunisering består av impedansmatchning och potentiell utjämning för relevanta frekvenser tillsammans med dämpning av det energiinnehåll som förväntas i det elektriska bruset.

Därför är det en stor skillnad i valet av "brusreducerande utrustning" för till exempel blixt-transienter och för RF-dämpning.



Potentialutjämning

EMC-potentialutjämning är mer än ledningsanslutningar till PE- eller FE-terminalerna. Dessa utjämningar är endast avsedda att ansluta en jordning till elektronisk utrustning. EMC-åtgärder syftar till att kompensera för högfrekvent brus.

Om det finns för mycket elektriskt brus på maskinens skyddskrets kan funktionskompensation göras till:



                ●   Huvudklämmorna - märkt PE
                ●   Huvudströmskåp jordskena markerad med skyddsjordsymbolen
                ●   Separat brusfri FE-terminal markerad med symbol för funktionell jordning



Lösningen av HF-brusproblem handlar ofta om:

Låg impedans potentialutjämning mellan t.ex. en skärmad signalkabel, ett metallskåp och en HF-jordning-referensplan.

Anslutningspunkterna måste vara markerade med jordanslutningssymbolen.

En lämplig kopplingsväg med låg impedans erhålls inte med en stark ledare för en jordelektrod, men med en relativt kort, bred och platt ledare för brusströmmen. HF-impedansen i en platt ledare är mycket mindre än i en tråd med samma tvärsnittsarea.

Gemensam HF-referensplan

Fäst alla skärmar på en ledande profilskena för kabelanslutning. Strömskenan måste vara ordentligt monterad på slåpet (chassit), där skärmade kablar kommer in i skåpet. Detta skapar en gemensam HF-referensplan. På detta sätt kopplas vissa HF-brus på kabelskärmar till chassit och omgivning.

Det återstående bruset på skärmar och på inre ledare försöks kopplas från till den elektriskt ledande monteringsplattan, där elektronisk utrustning är monterad.


Referenser

SS-EN 60204-1
Standarden handlar om elektrisk utrustning på maskiner.


EMC-direktiv 2014/30 / EU
I praktiken innebär det senaste EMC-direktivet att tillverkarna inte behöver utföra nya EMC-tester på sina befintliga produkter. Maskintillverkaren måste följa lågspänningsdirektivet 2014/35/EU och utföra en riskbedömning enligt maskindirektivet.


EMC Standard Series SS-TS 61000-1-2
Elektromagnetisk kompatibilitet (EMC) - Del 1-2: Allmänt - Metod för att uppnå funktionell säkerhet för elektriska och elektroniska system inklusive utrustning relaterad till elektromagnetiska fenomen.

Standarden anger hur mycket brus en maskin måste släppa ut och hur mycket brus den tål.
