Minska eller eliminera EMI
EMI - elektromagnetisk interferens
Allmänt om EMI
EMI (elektromagnetisk interferens) är alla signaler eller urladdningar som avges i fritt utrymme eller ledas längs ström- eller signalkablar. EMI kan äventyrar funktionen för radionavigering eller andra säkerhetstjänster eller som väsentligt försämrar, förhindrar eller upprepar flera gånger en licensierad radiokommunikationstjänst.
Radiokommunikationssystem inkluderar, men är inte begränsade till, AM / FM-sändningar, TV, mobila tjänster, radar, flygtrafikstyrningssystem, personsökare och personliga kommunikationstjänster.
Dessa licensierade radiotjänster och olicensierade radiotjänster, som WLAN eller Bluetooth, tillsammans med oavsiktlig strålning från digitala enheter, inklusive datorsystem, bidrar till den elektromagnetiska miljön.
Skillnaden EMC och EMI
När man talar om EMC (Electro Magnetic Compatibility) betyder det att både elektriska och elektroniska enheter inte fungerar som bruskällor - och att elektroniska enheter inte störs av annan elektrisk utrustning.
Utrustning störs inte eller förstörs av naturliga källor till elektriskt brus som blixt, statisk elektricitet, kosmisk bakgrundstrålning eller solaktivitet.
Om det å andra sidan handlar om störningar eller förstöring av elektroniken är det en EMI (elektromagnetisk interferens).
Minska eller eliminera EMI
Följande tips säkerställer att installationer är fria från EMI-problem och att buller minimeras eller elimineras.
Använd kvalitetskablar
Det finns flera faktorer som påverkar potentiellt buller: Wire gauge, kabelhöljesmaterial, flexklassificering, avslutning och skärmning. Alla spelar en roll för att minimera bullerproblem.
När du väljer designade kablar finns det betydligt färre bulproblem.
Använd
common mode dämpning på motorn
Om du använder kabellängder över 25 meter kan dämpning: Common Mode Choke behövas. Kontrollera vid behov produktdokumentationen för nödvändiga detaljer.
Foto: Feedback Cable Foto: Power Cable
Foto: Common mode Choke
Installera ström- och signalkablar separat
Signalkablar måste hållas åtskilda från motor- och kraftkablar.
Sätt i kabelbuntar i separata kabelstyrningar och kabelbackar eller hålla minst 100 mm mellan de två typerna av kabelbuntar när motorn och / eller strömkablarna laddas mindre än 20 A.
🔷 Använd ett minimumavstånd på 150 mm när belastning är mindre än 40 A.
🔷 Använd minst 200 mm avstånd upp till 80 A.
När du använder ett separat AC-filter, separera ledningarna för filteringångarna och utgångarna. Placera filtret så nära som möjligt till den punkt där strömmen är ansluten till skåpet - till exempel.
Vid användning av interna effektfilter måste det finnas minst 100 mm avstånd mellan ström- och motorkablar / ledningar. Om det är oundvikligt att de två kabeltyperna korsar varandra, gör det så att korsningen blir 90 grader.
Kabeldelning
Om det är nödvändigt att dela upp en kabel, använd sedan pluggar med metallmantlar. Se till att de ansluter skärmen 360 grader. Alla delar av den totala kablingen måste vara skärmade.
OBS: Anslut aldrig två kablar till ett anslutningsblock.
Utför bra skärmanslutning
Det är också viktigt att hela skärmen är ansluten 360 grader runt kablar som passerar genom ett skåp.
OBS: Använd aldrig en vanlig "Pig-Tail" där skärmen är vriden ihop, men vik skärmen bakom, där det kommer att finnas kontakt runt skärmen och locket ger bra stöd.

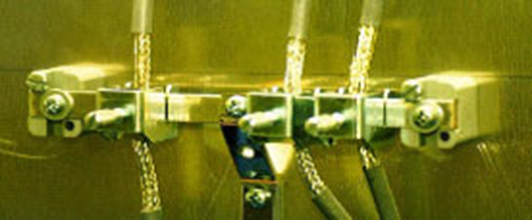

Foto: Eksempel på komplet skærmtilslutning
Använd differentiell ingång för analoga signaler
Bruskänsligheten i analoga signaler reduceras avsevärt genom att använda differentiella ingångar. På grund av det vanliga läget (+ och -) utjämnas det vanliga bruset som kommer in i de två ingångarna. Anslut normalt utgångssignaler till plus (+) differentiell ingång och enhetsreferensutgång till minus (-).
Använd kablar med tvinnade par med skärmade signalledare och anslut bildskärmen i båda ändarna.
Se till god anslutning mellan skåp och komponenter
Anslut dörren till skåpet eller skåpet med lämpliga ledande anslutningar. Lita inte på ett gångjärn eller monteringsbultar för att säkerställa en god anslutning.
Se till att montera på metallytor och om det finns färg måste det tas bort så att ytan är helt ren.
Se till att det finns en god jordning
Anslutning från skåpet till en god jordning måste utföras med en ledare som ska vara samma gauge som de ledare som används för ström - eventuellt en mindre mätare.
