Stoppa funktionstips
driftstopp, nödstopp och nödstopp etc.
Betjeningsfuntionerne: Stopp, nödstopp beskrivs i standard SS-EN 60204-1. Säkerhetsaspekterna - Functional Safety - för dessa funktioner omfattas av standarderna SS-EN ISO 13849 och SS-EN 62061.
Stoppfunktioner
En maskin med bland annat servo och eller linjär teknik måste vara utrustad med en manöveranordning som gör det möjligt att stoppa hela maskinen på ett säkert sätt.
Varje arbetsplats måste vara utrustad med en enhet för att stoppa antingen alla maskinens funktioner eller bara en del av dem beroende på befintliga faror och så att maskinen är säker.
När maskinen eller dess farliga funktioner har stoppats måste strömförsörjningen till respektive drivenheter kopplas bort.
Stoppfunktionen utförs genom att spänningen tas bort från den aktuella kretsen och funktionen måste åsidosätta relaterade startfunktioner.
○ Återställning får inte ge upphov till någon farlig situation.
○ Stoppfunktioner får inte förväxlas med säkerhetsstopp.
○ Efter varje maskinstopp måste maskinen förhindras från att starta / starta om
igen utan vidare och oavsiktligt.
Tre stoppkategorier skiljer sig: 0, 1 och 2
Kategori 0 stoppar
Okontrollerade stopp förekommer alltid med omedelbar borttagning av ström till maskinens strömkretsar. Maskinen måste stanna så snart som möjligt. Möjligen med hjälp av en mekanisk bromsfunktion på roterande maskindelar.
Farliga delar får inte vara tillgängliga förrän risker är uteslutna. Tillverkaren bör förhindra något skador på maskinen till följd av okontrollerat stopp. När inmatningsavskiljaren är aktiverad utförs ett stopp av kategori 0.
Stopp i kategori 1
Kontrollerat stopp. Först när maskinen är stoppad avlägsnas tillförseln och/eller trycket på hydraulkretsar och liknande. Maskinen måste stoppas relativt snabbt. Stopp i kategori 1 används till exempel för att bromsa cirkelsågar med elektronisk bromsmodul.
Stopp i kategori 2
Kontrollerat stopp där tillförseln till maskinens kraftkretsar bibehålls. Det kan vara maskinens normala avstängning,
sekvens eller cykelstopp.
Strömförsörjningen avbryts inte förrän den passar in i maskinens arbetssekvens eller under hela processen.
Maskindirektivet gör det möjligt att använda kategori 2-stopp som en säker stoppfunktion.
Nödaktivering i allmänhet
När det aktiva påverkan från ett nödstopp eller nödstoppmanöverorgan har upphört med efterföljande kommando måste kommandot bibehållas tills det återställs.
Återställning kan bara vara möjlig genom en manuell åtgärd på den plats där kommandot utfördes.
Återställning av kommandot får inte starta om maskinen utan bara låta maskinen starta om.
Det får inte vara möjligt att starta om maskinen förrän alla nödstoppskommandon har återställts.
Det får inte vara möjligt att starta om maskinen förrän alla nödstoppskommandon har återställts.
Nödstopp - maskindirektiv, bilaga I, 1.2.4.3
Nödstoppsanordningen måste vara anordnad så att den efter stopporder förblir i stoppläge tills den medvetet återställs. Enheten får inte blockeras utan att utlösa en stopporder.
✅ Nödstoppet måste bara återställas genom en medveten handling. Denna återställning får inte få maskinen att starta, bara låta den starta om.
✅ Nödstoppsfunktionen måste finnas tillgänglig och fungera hela tiden oavsett driftsläge.
✅ Nödstoppsanordningar måste komplettera andra säkerhetsåtgärder och inte ersätta dem.
Regler för nödaktivering av din maskin
Förklaring av de olika typerna av nödfunktioner finns i
SS-EN 60204-1 bilaga E och innehåller följande definitioner:
Nödstopp: Är ett nödstopp som måste stoppa en process eller rörelse för att ta bort eller undvika en farlig situation.
Nödstart: Är en nödsituation som måste initiera en process eller rörelse för att ta bort eller undvika en farlig situation.
Nödavbrott: Är en nödstyrning som måste koppla bort den elektriska strömförsörjningen för hela eller delar av installationen med risk för elektrisk stöt eller annan risk för elektriskt ursprung.
Nödkoppling: är en nödstyrning som måste ansluta den elektriska strömförsörjningen till en del av en installation avsedd för akut användning.
Nödstopp och nödstart måste utföras genom mänsklig handling. Kommandot måste vara aktivt tills återställningen görs genom genom inaktiv handling.
Återställning måste ske på samma plats som säkerhetsstoppet aktiverades. Maskinen får inte kunna starta förrän återställningen är klar.
Nödstopp och nödavbrott måste vara där när allt annat har gått fel eller för att stänga av en maskin om en person kan se att något går fel. Nödstoppet får inte förväxlas med andra kontroller.

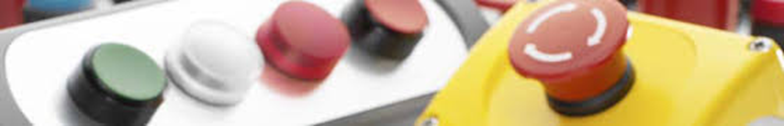

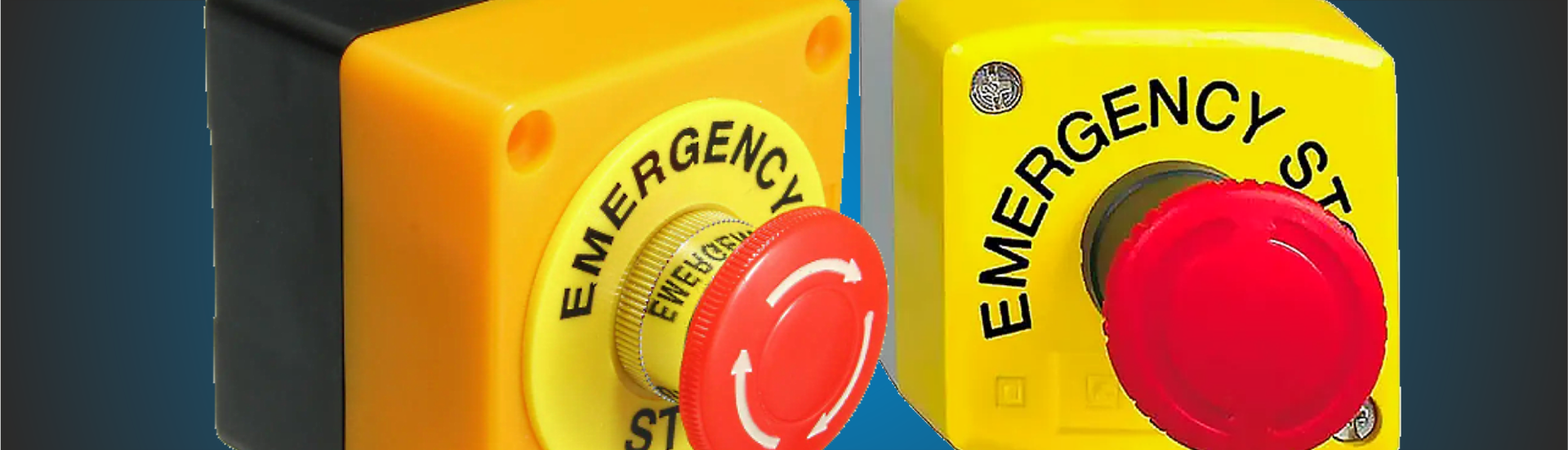

Det måste placeras på en gul bakgrund bakom det röda nödstoppet. Nödstopp måste vara kategori 0 eller kategori 1, valt efter riskbedömning.
Andra krav på nödstopp:
Måste åsidosätta alla andra funktioner och aktiviteter i alla driftslägen.
Strömförsörjning till maskinens ställdon kan vara farligt. Det måste avbrytas (kategori 0) eller kontrolleras så att den farliga rörelsen stoppas så snart som möjligt (kategori 1) utan andra faror.
Återställning får inte startar omstart.
MD bilaga I 1.2.4.3: Alla maskiner måste ha ett eller flera nödstopp. Detta gäller inte om risken inte kan minskas genom montering av nödstopp. Detta gäller för handhållna och handdrivna maskiner.
Nödavbrott åstadkommes genom att koppla ifrån den relevanta matningen med hjälp av elektromekaniska omkopplingsanordningar. Detta orsakar stopp 0 av maskinens ställdon anslutna till nätet.
Om en maskin inte tål ett stopp av kategori 0 kan andra skyddsåtgärder vara nödvändiga. Till exempel skydd mot direktkontakt, så att nödavbrott inte är nödvändigt.
Denna säkerhetsfunktion är rent elektrisk.
Vid elektriska olyckor aktiveras nödomkopplaren. Det kanske inte har någon annan skiljer funktion heller. Det är rött och möjligen försedd med gul bakgrund.
Om matningsavskiljaren uppfyller kraven för nödströmbrytare kan de två omkopplarna vara en och samma.
Sammansatta maskiner
Maskintillverkaren måste konstruera sammansatta maskiner så att stoppanordningar inklusive nödstopp inte bara kan stoppa maskinen utan också all utrustning före och/eller efter den i arbetsflödet, om fortsatt drift av detta kan orsaka fara.
Om maskinens matningsavskiljar uppfyller nödstoppskravet måste den också vara röd med gul bakgrund. Det finns ingen tvekan om de två omkopplarna. Om nödstoppet är utformat för ett kategori 1-stopp kan nödbrytarens avbrott i kategori 0 orsaka andra risker.
Vissa maskiner måste ha lagt till energi för att frigöra rörelser efter ett nödstopp för att frigöra fastnat människor. Kontroller för detta ändamål måste vara absolut omöjliga att fungera. Det är ofta upp till individen att släppa den ”vanliga” operatören.
Läge för nödstopp
De måste vara lättillgängliga, åtminstone en vid varje styrpulp från vilken maskinen drivs. Möjlighet att aktivera en nödstoppfunktion på alla platser på maskinen där en sådan aktiveringsförmåga kan behövas.
Antalet nödstopp beror på mängden och arten av de återstående riskerna efter alla andra åtgärder för att säkerställa att maskinens drift har slutat
Nödstopp kan vara tryckknappmanöverdon, draglinjeaktor, fotbrytare utan skydd.
De måste ha en automatisk hållmekanism som säkerställer att: Först låses nödstopp aktuatorn i det aktiverade läget, sedan återställs kontaktuppsättningen, som också måste vara tvungen, återställs genom en ny avsiktlig manuell manövrering av en tryckknapp med en nyckel.
Nödstopp kan manövreras med en knapptryckning, en draglinje avbryter eller fotbrytare utan skyddsskärm.
