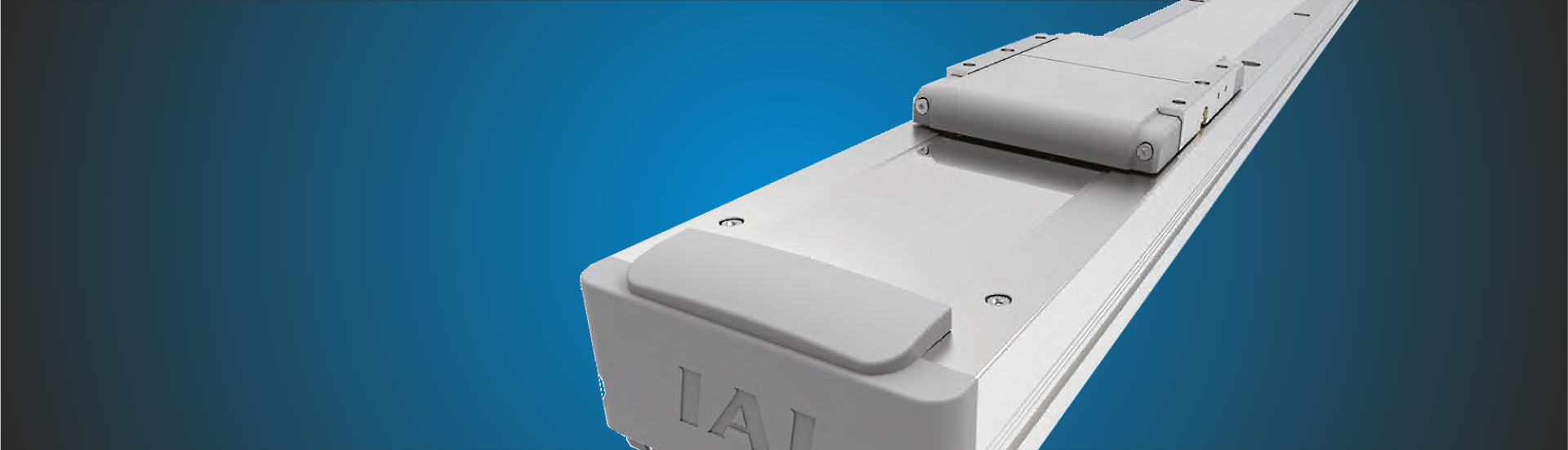

Fast-Belt linjärt ställdon
perfekt för dina uppgifter med ett långt slag och hög hastighet
Linjära kuggremsställdon från IAI är särskilt lämpliga för applikationer med höga hastigheter, snabba accelerationer och slag mellan 200 mm och 3 200 mm.
Deras kompakta ramgeometri ger dem hög styvhet och lastkapacitet, vilket gör dem lämpliga och motståndskraftiga i situationer, där vridning och deformation uppstår.
IAI:s Fast-Belt linjära ställdon är idealiska för hantering och positioneringsuppgifter, där det är viktigt att du kan uppnå korta cykeltider.
Deras kompakta ramgeometri ger dem
hög styvhet och lastkapacitet, vilket gör dem motståndskraftiga mot vridning och deformation.
IAI:s remdrivna linjära ställdon är idealiska för hantering och positionerings-uppgifter där korta cykeltider är viktiga.
Alternativet med dubbla reglage i IF och den nya IFA-serien erbjuder möjligheten att variera avståndet mellan de två reglagen. Detta gör det möjligt att öka konsolen och den resulterande momentbelastningen av nyttolasten.
Fördel:
🔶 Hög hastighet och acceleration
🔶 Hög böjstyvhet
🔶 Långa slag
🔶 Lågt underhåll
🔶 Lågt ljud
EleCylinder - Remdriven type - Elektriskt linjärt ställdon.
Remdrivna ställdon
med möjlighet till dubbelreglage
Kuggremsyxan med 230 V servomotor från IF-serien kännetecknas av en extremt styv basstruktur mot vridning och deformation.
🔹 Max slaglängd 2.500 mm
🔹 Maxhastighet 1.750 mm/s
Ställdonen är utrustade med en uretandrivrem som är mycket hållbar och genererar minimala slitagepartiklar.
Dubbel skjutreglage alternativ
Med alternativet dubbla skjutreglage kan avståndet mellan två skjutreglage varieras. Den ena glidaren är ansluten till kuggremmen och linjärstyrningen, medan den andra - som endast är monterad på linjärstyrningen - kan röra sig fritt.
Genom att använda detta alternativ för dubbla slitage kan överhängslängden och den resulterande momentbelastningen ökas.
EC-kuggremsställdon
med inbyggd styrenhet
En del av EleCylinder-serien är EC-B6/B7 kamremsställdon med slag mellan 300 mm och 2 600 mm. Som med alla ställdon i denna serie är regulatorn redan inbyggd och två lägen är fritt valbara.
Maxhastigheten är 1 600 mm/s, den maximala nyttolasten kan väga upp till 20 kg. På grund av kuggremsspänningen förblir den maximala hastigheten konstant, även vid långa slag.
24 volt typer
RCP5-BA
Bältestyp
Max nyttolast: 16 kg (hor.)
Speed max: 1 600 mm/sek.
Slag: 300 - 2 600 mm
RCA2-BA
Bältestyp
Max nyttolast: 8 kg (hor.)
Speed max: 1 500 mm/sek.
Slag: 500 - 1 200 mm
ElCylinder EC-B6
Med kontroller
Max nyttolast: 11 kg (hor.)
Slag: 300 - 2 600 mm
2 lägen justerbara
ElCylinder EC-B7
Med kontroller
Max nyttolast: 20 kg (hor.)
Slag: 300 - 2 600 mm
2 lägen justerbara
230 volt typer

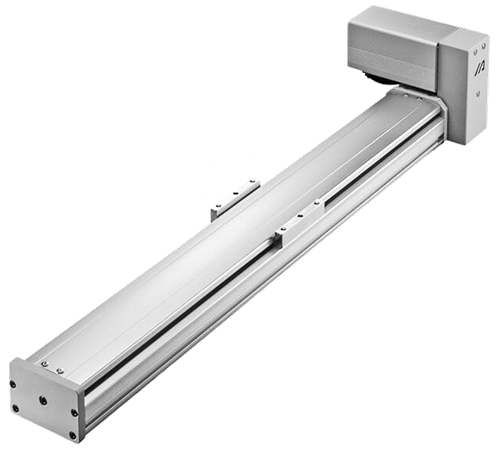

IF-SA
Dubbel reglage typ
Max nyttolast: 10 kg (hor.)
Speed max: 1 750 mm/sek.
Slag: 200 - 2 000 mm
IF-MA
Dubbel reglage typ
Max nyttolast: 40 kg (hor.)
Speed max: 1 750 mm/sek.
Slag: 200 - 2 500 mm

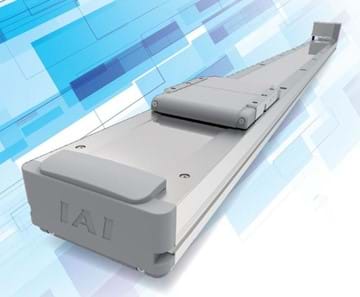

IFA SA
Dubbel reglage typ
Max nyttolast: 20 kg (hor.)
Speed max: 2 000 mm/sek.
Slag: 200 - 2 600 mm
IFA-MA
Dubbel reglage typ
Max nyttolast: 40 kg (hor.)
Speed max: 3 000 mm/sek.
Slag: 200 - 3 200 mm
Det snabbaste ställdonet du kan få
Rotlösa ställdon eller glidmanöverdon som använder remdrift och kamrullstyrningar kan aktivera den högsta hastigheten på upp till 10 m/sek.
🔷 Remdrift kräver ingen parallell axel
🔷 De har låga underhållskostnader
🔷 De kommer med överbelastnings- och blockeringsskydd
🔷 Olika hastigheter kan uppnås med hjälp av steg eller koniska remskivor
Medan 5"/sek anses vara en snabb hastighet för ställdon, finns det linjära ställdon som kan gå snabbare. PA-15 är ett superhöghastighets linjärt ställdon som kan upp till 9, 05"/sek. och med den långsammaste hastigheten 3,20"/sek., är det en hastighet som fortfarande anses vara ganska imponerande.
Ett remdrivet ställdon
Ett remdrivet manöverdon omvandlar roterande rörelse till linjär rörelse med hjälp av en kuggrem kopplad mellan två remskivor i vardera änden av drivenheten. Kamremmen är vanligtvis konstruerad av en fiberförstärkt elastomer för lätta applikationer eller en stålförstärkt polyuretanrem för mer krävande krav.
Bältesdrivna skivspelare ger enligt uppgift bättre ljudkvalitet. Eftersom en remdrift minskar vibrationsljudet kan en skivspelares ljud bli renare. Många skivspelares ägare fokuserar faktiskt på att minska motorljudet som en prioritet. Ju mer en skivspelares återkopplingsljud reduceras, desto tydligare är dess brus.
Fördelarna med en remdrift inkluderar
💥 Remdrift är kostnadseffektivt. ...
💥 De är lätta att använda
💥 Remdrift kräver ingen parallell axel
💥 De har låga underhållskostnader
💥 De kommer med överbelastnings- och blockeringsskydd
Olika hastigheter kan uppnås med hjälp av steg eller koniska remskivor.
Utmaningarna med ett remdrivet drivsystem
Även om remmar kräver mycket lite underhåll, är felaktig remspänning, felinställning av remskivor, felaktig hantering av remmar och miljöfaktorer vanliga problem som kan förkorta livslängden på dina remmar och få ditt system att stanna.
Elastomerer
Elastomerer är en huvudgrupp av plasttyper som kännetecknas av att vara elastiska.
Elastomerer är gummielastiska plaster som under påverkan av en liten kraft kan deformeras upp till flera hundra procent och sedan återgå till sin ursprungliga form.
