IP-skyddad
ställdon och gripare för tuffa miljöförhållanden
Artikeln behandlar IAI's serie av Mini Rod-typer, Rod, Rotation och Gripper-typer. Längst ner i artikeln kan du se några exempel inom var och en av de nämnda serierna. När vi pratar om tuffa miljöförhållanden tänker vi bland annat på förutsättningarna för livsmedelsmaskiner och livsmedelsproduktion samt maskiner för produktion i läkemedels- och kemisk industri. Naturligtvis kan det också finnas industrier förutom där det är en miljö med mycket damm och andra fula saker.

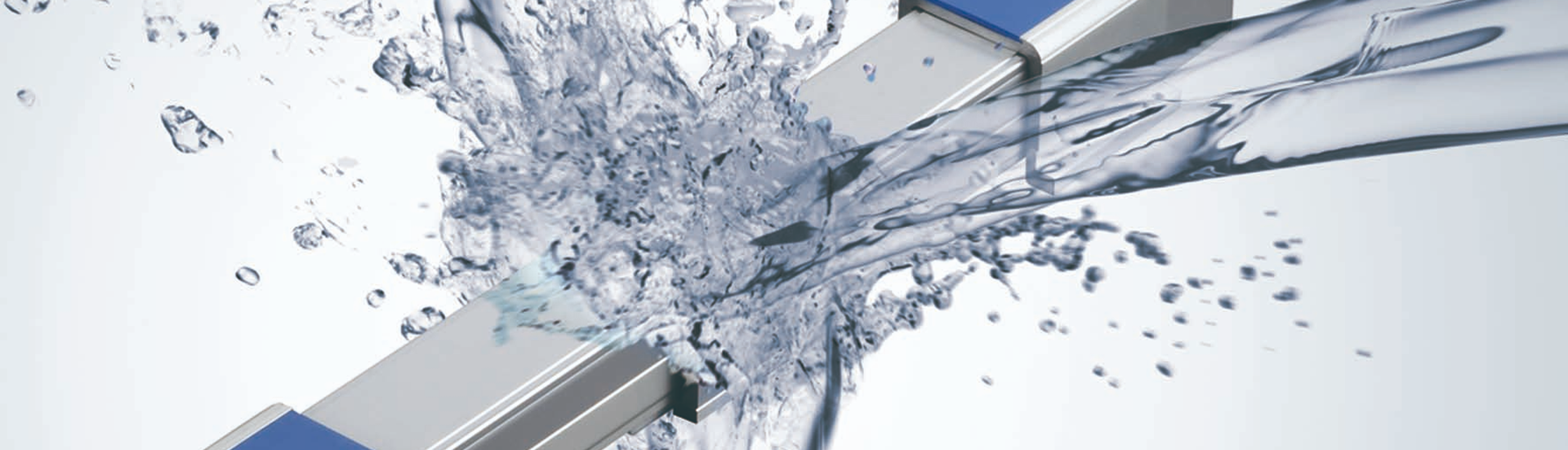

Damm- och stänksäkra ställdon
Det här är exempel på modeller som du enkelt kan använda och installera utan inkapsling.
Medan pneumatiska drivenheter bara är tillräckligt säkra, t.ex. för bearbetning av livsmedel efter detaljerad inkapsling kan de vattentäta / dammtäta ställdonen från IAI användas utan ytterligare strukturella åtgärder. Och det finns ingen risk för läckage här.
Den okomplicerade installationen utan ytterligare enheter och det lilla utrymmesbehovet minskar dina kostnader och den tid som krävs för idrifttagning - avsevärt.
Noggrann - pålitlig - underhållsfri
Den höga precisionen hos de linjära drivenheterna är också efterfrågad i livsmedelsindustrin: de kan placeras med en noggrannhet på hundratals millimeter. De placerar till exempel klaffar och skjutreglage exakt, låser rullande dörrar eller flyttar lutningsanordningar, vertikala fönster och saxliftar.
Förutom hygien och okänslighet för värme, kyla och damm är det särskilt deras tillförlitlighet, underhållsfrihet och betydligt längre livslängd jämfört med pneumatiska drivenheter som spelar en roll här.
Perfekt för
livsmedel och många andra industrier
De vattenskyddade RoboCylinder-ställdonen har specifika egenskaper som gör dem särskilt intressanta för livsmedelsteknik, vanligtvis för arbetsstycken och för förpackning.
Ur hygienisk synpunkt finns det endast en mycket liten risk för förorening från de använda komponenterna och de är lätta att rengöra.
Axlarna, som finns som glid- och rottyper, kännetecknas av ett lock, bottenförsegling, monteringsfäste och glid- / rotstyrning och skyddas mot vatten från rengöringssystem. Skyddsklass IP65 uppnås med en hermetisk tätning med lufttryckkompensation.
Skyddsklasser IP30 - IP69K
Skyddsklasserna bestäms utifrån IEC-standarder
Respektivt skydd mot vattenintrång visas med skyddsklass IP:
IP30
Skyddad mot att vidröra farliga delar med ett verktyg.
IP40
Skyddad mot kontakt med farliga delar med ledningar etc.
IP50
Dammskyddad men damminträngning förhindras inte helt.
IP54
Skyddad mot intrång av stänkvatten från alla sidor med skadliga effekter.
IP65
Skyddad mot intrång av vattenstrålar från alla vinklar med skadliga effekter.
IP67
Skyddad mot inträngande vatten, även vid nedsänkning under definierade förhållanden.
IP68
Skyddad mot kontinuerlig nedsänkning.
IP69K
Skyddad av utrustning mot högt tryck, höga temperaturer och starkt vattenflöde som blåses från nära håll.
Tester och tillämpliga standarder
Teststandarden för IP69K specificerar ett munstycke utrustat med vatten med en temperatur på 80° C, ett tryck på 8 - 10 MPa (Mega Pascal - 80-100 bar) och ett vattenflöde på 14–16 liter/min.
Munstycket hålls 10-15 cm från utrustningen som ska testas. Munstycket hålls i 30 sekunder vid var och en av vinklarna 0°, 30°, 60° och 90°. Under testningen måste utrustningen stå på ett bord som roterar med fem varv per minut. IP69K utvecklades ursprungligen för fordon som behövde tung rengöring, men används också i livsmedelsindustrin och andra industriområden.
🔷 IPx9K: DIN 40050-9
Vägfordon; Skyddsgrader (IP-kod); Skydd mot främmande föremål, vatten och tillgång till elektrisk
utrustning.
🔷 IPx9: IEC / EN 60529
Skyddsgrader från skåp (IP-kod). Skillnader mellan klassificeringar: Även om beskrivningarna inte är
identiska är testutrustningen och testmetoden väldigt lika - den enda skillnaden är kalibreringsmetoder.
IP-skyddade elektriska ställdon och gripare

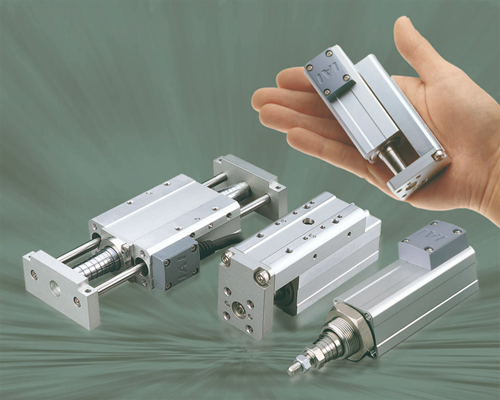

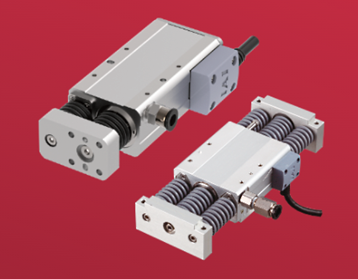

IAI ministavtyper
RCA2W-RN (IP52)
Typ m fast mutter
• Max. 6 kg
• Max. 50 mm
• 24 V servomotor
RCA2W-RP (IP52)
Tejpad håltyp
• Max. 6 kg
• Max. 50 mm
• 24 V servomotor
RCA2W-GS (IP52)
Enkel typ av guide
• Max. 6 kg
• Max. 50 mm
• 24 V servomotor
RCA2W-GD (IP52)
Dubbel styrtyp
• Max. 6 kg
• Max. 50 mm
• 24 V servomotor
IAI slider typer
RCP4W-SA (IP65)
Skjutreglertyp
• Max. 20 kg
• Max. 700 mm
• 24 V stegmotor
IS(P) WA (IP65)
Skjutreglertyp
• Max. 20 kg
• Max. 1200 mm
• 230 V servomotor
IS(P) DB (IP30)
Dammtät ståltyp
• Max. 120 kg
• Max. 1600 mm
• 230 V servomotor
IS(P) DA (IP40)
Dammtät ståltyp
• Max. 120 kg
• Max. 1600 mm
• 230 V servomotor
IAI rod typer
RCP6W-RA (IP65)
Stångtyp
• Max. 100 kg
• Max. 300 mm
• 24 V stegmotor
RCP6W-RAR (IP65)
Stångtyp
• Max. 100 kg
• Max. 300 mm
• 24 V stegmotor
RCP6W-RRA (IP65)
Radiell typ
• Max. 100 kg
• Max. 700 mm
• 24 V stegmotor
RCP6W-RRAR (IP65)
Radiell cylinder
• Max. 100 kg
• Max. 700 mm
• 24 V stegmotor
IAI-rotationstyper
RCP2W-RTBS(L) (IP54)
Liten vertikal typ
• Max. 0,36 Nm
• Max. 330° / multirotation
• 24 V stegmotor
RCP2W-RTB(L) (IP54)
Medium vertikal typ
• Max. 1,7 Nm
• Max. 330° / multirotation
• 24 V stegmotor
RCP2W-RTBB(L) (IP54)
Stor vertikal typ
• Max. 1,7 Nm
• Max. 330° / multirotation
• 24 V stegmotor
RCP2W-RTCS(L) (IP54)
Liten platt typ
• Max. 0,36 Nm
• Max. 330° / multirotation
• 24 V stegmotor
IAI-gripare
RCP2W-GRSS (IP50)
Mini gripare
• Max. 14 Nm
• Max. 8 mm
• 24 V stegmotor
RCP2W-GRLS (IP50)
Mini gripare
• Max. 6,4 Nm
• Max. 180 ° mm
• 24 V stegmotor
RCP2W-GRS (IP50)
Liten skjutreglage
• Max. 21 Nm
• Max. 10 mm
• 24 V stegmotor
RCP2W-GRM (IP50)
Medium-reglage typ
• Max. 80 Nm
• Max. 14 mm
• 24 V stegmotor
