Extra stora ISB-slider typer
Intelligent med breda typer och horisontell last upp till 400 kg
Enaxlig robot med hög nyttolast med extra stor standardreglagetyp. Eller med hög extra stor mellanstödtyp.
SBI-serien från IAI är baserad på aluminiumprofiler med ett kompakt rektangulärt tvärsnitt. Dessa breda slider typer med en slaglängd på 3.000 mm är utrustade med ett nydesignat mellanstöd som eliminerar hastighetsminskning vid långa slaglängder.
Till vänster finns mekanismen: Mellanstöd.
Underhållet har också förbättrats. Fettsmörjning kan göras från båda sidor av sliden utan att ta bort huvudkåpan och andra föremål som är fästa på sliden.
Vid första ögonkastet:
• Extra stora med ultrahög hastighet
• Hög nyttolast inställning
• Batterilös absolutkodare
• Förbättrat underhåll

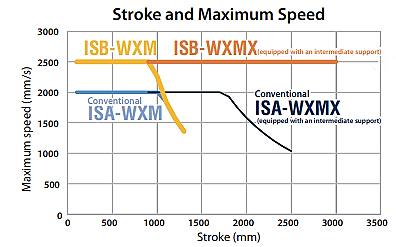

Ingen retardation trots lång slaglängd
ISB-WXMX Slider typerna med en slaglängd på 3.000 mm är utrustade med ett nydesignat mellanstöd. Den undertrycker avböjning av kulskruven och möjliggör höghastighetsdrift utan retardation. Endast horisontell montering är möjlig för den mellanliggande stödtypen.
Lång slaglängd
och ultrahög hastighet
• Maximal slaglängd: 3.000 mm
• Maximal nyttolast: 400 kg horisontellt, 70 kg vertikalt
• Maxhastighet: 2.500 mm/Sek.
• Maximal acceleration: 1,2 G
Batterilös absolutkodare
De nya extra stora ISB-slidertyperna är utrustade med batterilösa absolutkodare som standard. Detta eliminerar behovet av att byta batterier och minskar därmed underhållet.
Fördelar med batterilös absolutkodare:
• Inget batteribyte krävs
• Referenskörning är inte längre nödvändig
• Maskinen stannar inte längre på grund av batteri fel

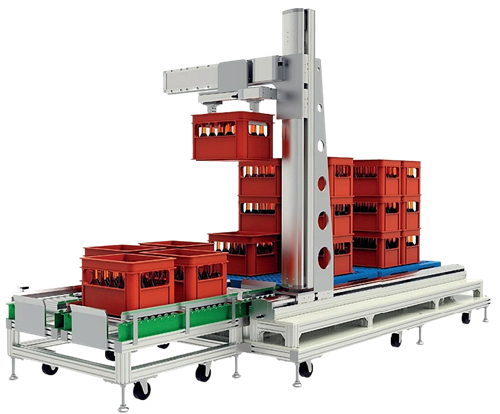

Exempel med överföring av flaskboxar
Kraftfullare och enklare manövrering av de extra stora enaxliga robotarna.
Lämplig för hög hastighet och hög nyttolastöverföring. Och den extra stora enaxliga roboten har vidareutvecklats.
Slideren har mellanliggande stöd som dämpar avböjning av kulskruven, vilket gör långa slag och höghastighetsoperationer möjliga.
SBI stöder större överhäng tack vare högre momentstyvhet
Underhåll med smörjning
Fett kan fyllas på utan att ta bort huvudenhetens kåpa och föremål som är fästa vid slideren.
