Mikroaktuator med servodrev
Ultrakompakt motoriserad cylinder med 12 mm tvärsnitt
RCD-mikroaktuatorer med servodrivning är världens minsta elektriska stavtyp med servomotor och enkoder.

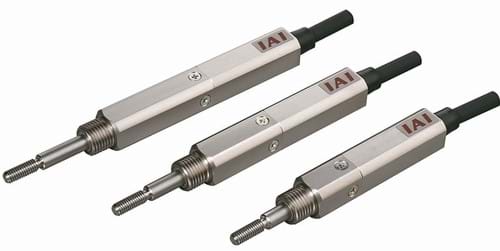

Aktuatorerna är ultrakompakta, motoriserade stavtyp-aktuatorer med en tvärsnittsstorlek på endast 12 mm och en minsta höljeslängd på 60 mm. RCD är tillräckligt liten för att ersätta kompakta luftcylindrar som används för kortslagstransport, pressning, lyft med mera.
Video: Med en profil på 12 mm kvadrat kan RCD mini-cylindern leverera precision i trånga utrymmen och ersätta kompakta luftcylindrar. Den stöder 3-punktspositionering, justering av acceleration och pressfunktion. Stavtyp: RCD-RA1D - Styrenhet: DSEP (3-positionsstyrenhet för RCD).
Några viktiga egenskaper hos RCD
Ersätter kompakta luftcylindrar
• Den elektriska mikro-stavtypen är lämplig för horisontella laster upp till 0,7 kg och vertikala laster upp till 0,3 kg.

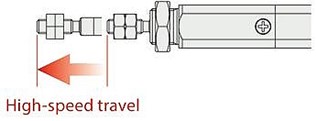

• Finns med slaglängder på 10, 20 och 30 mm och når en hastighet på 300 mm/s med en maximal acceleration på 1 G.
• RCD-mikrocylindrar används ofta för positionering, pressmontering eller lyft- och sänkfunktioner istället för pneumatiska cylindrar.
• En ultrakompakt storlek har uppnåtts med en tvärsnittsstorlek på endast 12 mm och en kroppslängd på bara 60 mm.
Positionering & Precision
RCD-mikrocylindern möjliggör positionering med upp till 3, 256 eller 512 punkter samt justering av acceleration, retardation och tryckkraft – funktioner som är svåra att uppnå med pneumatiska cylindrar.
Med hjälp av en precisions-glidskruv (Ø 3 mm, stigning 2 mm) uppnås en repeterbarhet på ±0,05 mm med enkelriktad slaglängd. RCD-mikrocylindrar är därför också väl lämpade för krävande positioneringsuppgifter, exempelvis i optiska system, fiberoptisk teknik eller som mikroaktuatorer inom medicinsk teknik.
Micro Cylinder RCD möjliggör enkelt 3-punkts (med DSEP) eller 512-punkts (med DCON-CA) positionering samt justering av
acceleration och retardation – funktioner som är svåra att realisera med luftcylindrar.
Dessutom är en tryckrörelse, liknande den hos luftcylindrar, möjlig, och den applicerade kraften under en tryckrörelse kan justeras.
Tryckkraft och hög hastighet
Trots sin kompakta storlek genererar RCD-mikrocylindern tillräckligt moment och en tryckkraft på 4,2 N via en borstlös DC-motor.
Med en maximal acceleration/retardation på 1 G och en maximal
hastighet på 300 mm/s används cylindern i många anläggningar för att minska cykeltiden i en mängd olika system.
Micro Cylinder RCD är utrustad med en borstlös DC-motor som genererar tillräckligt moment trots sin kompakta storlek.
Mini Griper & RCD Mikrocylinder – Produktöversikt
Horisontellt (H): Laster upp till 700 g
Slaglängder: 10, 20 eller 30 mm
Vertikalt (V): Laster upp till 300 g
Slaglängder: 10, 20 eller 30 mm
RCD-RA1DA-10
Kort typ
Belastning (h): Max. 700 g
Belastning (v): Max. 300 g
Slaglängd: 10 mm
Kroppslängd: 52 mm
Vikt: 47 g
RCD-RA1DA-20
Medium typ
Belastning (h): Max. 700 g
Belastning (v): Max. 300 g
Slaglängd: 20 mm
Kroppslängd: 62 mm
Vikt: 51 g
RCD-RA1DA-30
Lång typ
Belastning (h): Max. 700 g
Belastning (v): Max. 300 g
Slaglängd: 30 mm
Kroppslängd: 72 mm
Vikt: 55 g
2-Finger RCD-Griper
Greppkraft: 10 N
Total höjd: Endast 22 mm
Open-/Close: 67 mm/s
Repeterbarhet: ± 0,05 mm
Gripning och flyttning av fina produkter och material.
Exempel på användningsområden

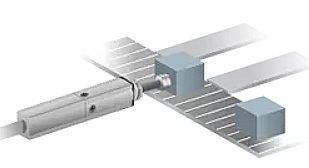

Pressa arbetsstycket ut
Utan att lämna märken, genom att justera den lämpliga accelerations- och retardationshastigheten kan Micro Cylinder RCD pressa ett arbetsstycke utan stötar.
Justering av filmspänning
Möjligheten att justera positionering via numeriska värden gör det möjligt för Micro Cylinder RCD att uppnå exakt justering av filmspänning.

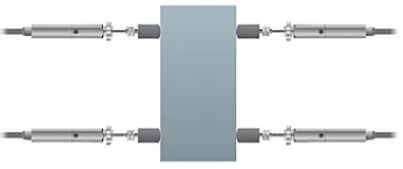

Justering av arbetsstycke
Exakt justerbar positionering.
Flera Micro Cylinder RCD'er kan användas för att placera ett arbetsstycke exakt genom att trycka det från båda sidor.
Positionering av arbetsstycken
Arbetsstycken i olika storlekar på ett transportband.
En enda Micro Cylinder RCD kan trycka och exakt positionera arbetsstycken i olika storlekar.
Sugkoppar för höjdjustering
Trepunktspositionering gör det möjligt för
Micro Cylinder RCD att hantera ett
ämne med varierande höjd.
