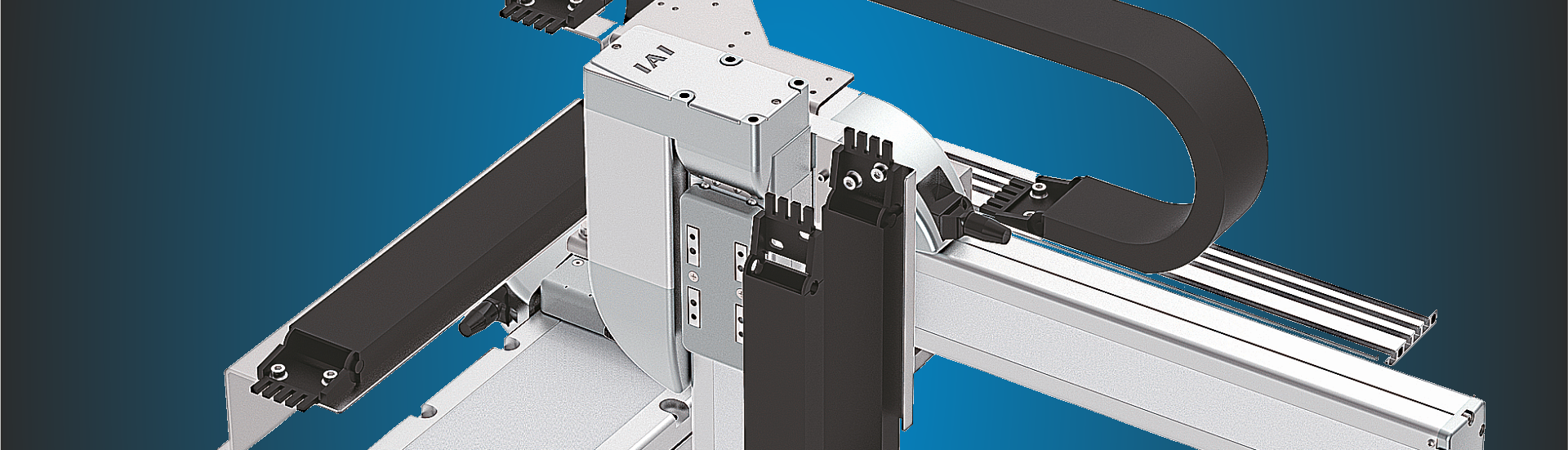

IK-P6 Kombinationssystem från IAI

X/Y-axel, Y/Z-axel eller X/Y/Z-axelsystem

Kartesiska systemet

Ett kartesiskt koordinatsystem är en typ av koordinatsystem som har ett rätvinklat koordinatsystem. Detta innebär att alla punkter i koordinatsystemet uppfattas som korsande linjer som är parallella med axlarna. Detta skapar en rätt vinkel mellan dessa linjer, som ses på bilden nedan. Det har namnet René Descartes.

Det rätvinklade koordinatsystemet är det mest använda i praktiska sammanhang, eftersom det är det lättast tillgängliga och mest intuitivt förståelige. Beroende på sammanhanget används det i två, tre eller fler dimensioner. Och så här i ett motion system.

Koordinatsystemet :

Principen för ett kartesianskt (kartesianskt) koordinatsystem som visas i koordinatsystemet vid fyra olika punkter med motsvarande koordinatsatser.

Olika kombinationer

De möjliga kombinationerna har utvidgats mycket jämfört med konventionella modeller och det ger dig en idealisk möjlighet att välja exakt vilken typ som behövs, med 396 tillgängliga alternativ.

Det finns till och med 7.056 alternativ om du inkluderar linbilsalternativ. Dessutom har nya konfigurationstyper lagts till med RCP6's breda skjutreglage WSA-typer.

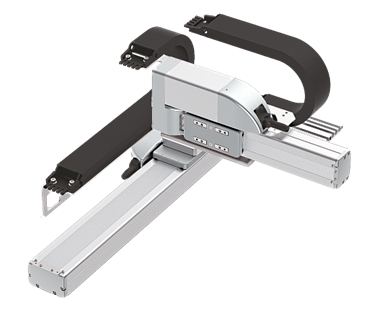

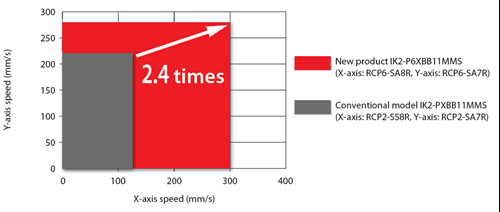

2-axlig kombination: X / Y-axel

Kombinationer:

SA8 + SA7
SA7 + SA6
SA6 + SA4
WSA16 + SA8
WSA14 + SA7

Foto: Typ SA är smalt slide och typ WSA är brett slide.

Grundläggande konfigurationstyp där Y-axelbasen är fixerade X-axel slide. Den manövreras av fästutrustning eller en Z-axel på skjutreglaget Y-axel.

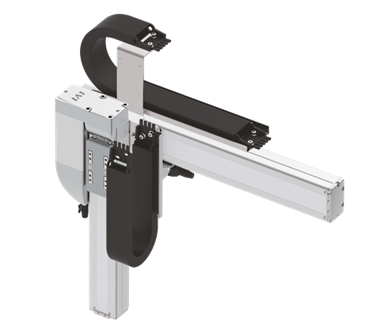

2-axelkombination: Y / Z-axel

Kombinationer:

SA8 + SA7
SA7 + SA6
SA6 + SA4

Foto: Typ SA är en smal slide typ.

På dessa typer är Z-axelbasen (vertikalt) fixerad till Y-axelreglaget med Y-axeln i sidled monterad. Z-axelreglaget rör sig vertikalt, med möjlighet att montera jigs eller chucks för att transportera, höja eller sänka arbetsstycket.

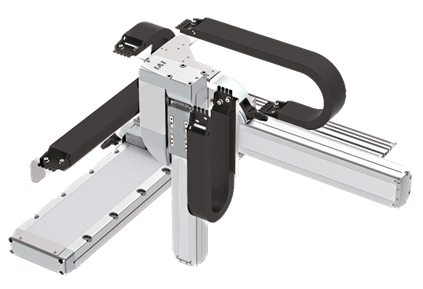

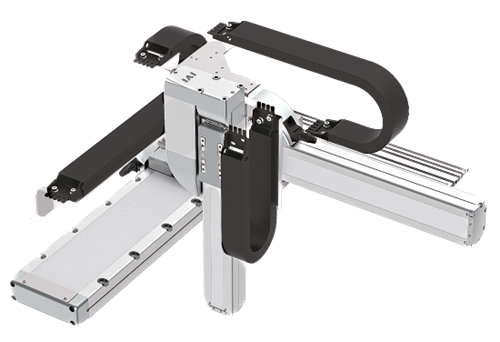

3-axelkombination: X / Y / Z-axel

Kombinationer:

SA8 + SA7 + SA6
SA7 + SA6 + SA4
WSA16 + SA8 + SA7
WSA14 + SA7 + SA6

Foto: Typ SA är smalt slide och typ WSA är brett slide.

På dessa typer är Z-axelns ytbas baserad på Y-axelreglaget på XYB-typen (Y-axelens bas är fäst vid X-axelreglaget).

Standardtyper:

Hög upplösning, batterifri med absolut kodare

Alla axelkonfigurationer är med hög upplösning, inget batteri och med absolut kodare.

Därför finns det inget batteriunderhåll och inbyggnadsoperationer är inte ett krav vid start-stopp eller efter ett nödstopp eller fel.

Detta reducerar drifttiden avsevärt och ger minskade produktionskostnader.

Fördelarna med att använda absolut kodare:

🔹   Med en absolut kodare krävs ingen återvändande
🔹   Hemsensor behövs inte
🔹   Ta inte bort arbetsföremål efter ett nödstopp
🔹   Den besvärliga produktionen av hem-återvändande-program är inte nödvändig även om ett stopp inträffar i en komplex maskin

Fördelar utan batteri:

🔹   Det sparar batteriunderhåll
🔹   Rymdbesparingar som kan användas för andra ändamål
