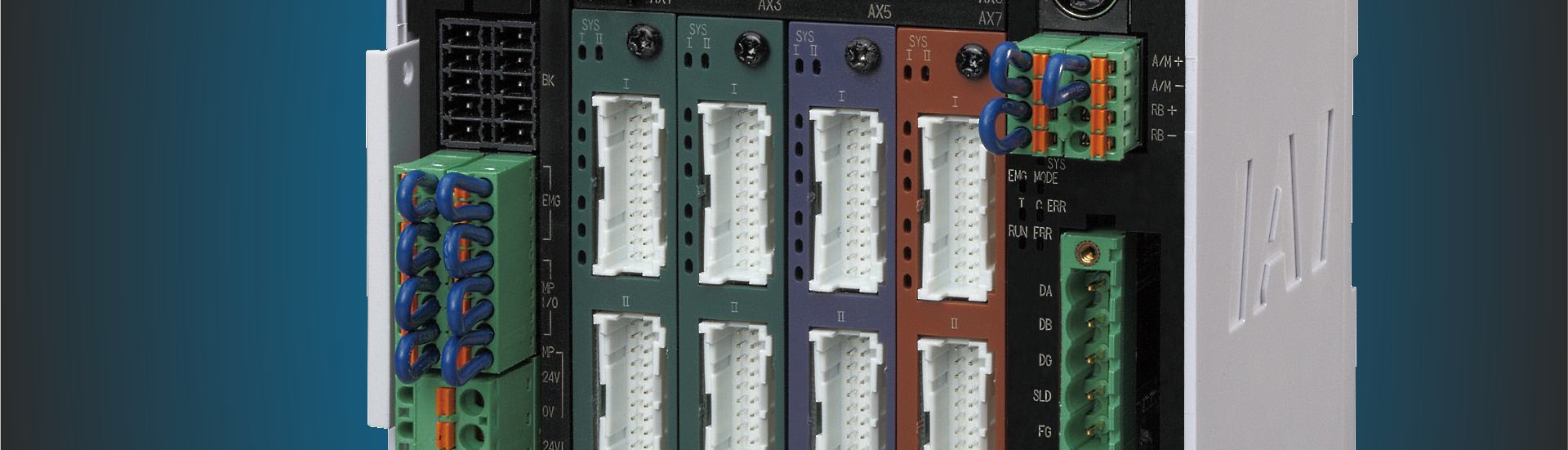

8-axlig Position Controller för Robo Cylinder
en enhet styr din pulsmotor, AC servomotor och borstfri likströmsmotor

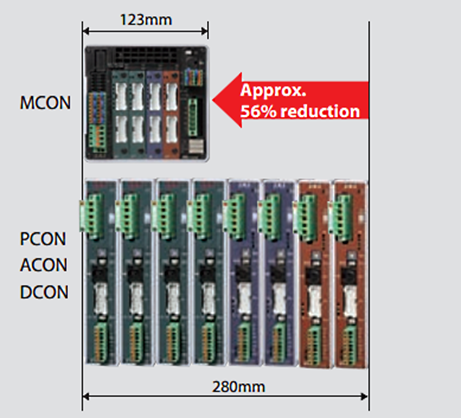

Styrenheten är en fysisk liten enhet som sparar utrymme i kontrollpanelen och reducerar den totala kostnaden avsevärt genom att kombinera 8 styrenheter till en. Den har hög funktionalitet och antalet positioneringspunkter är 256.
PC-kompatibel programvara (endast Windows)
Funktioner: Start-up supportprogramvara utrustad med funktioner som teach nya positioner, testkörning av program och övervakning. Ett komplett utbud av funktioner, som behövs för justering, bidrar till minskad starttid.
Extern regenereringsresistens
MCON-styrenheten har ett inbyggt regenereringsmotstånd, detta kan användas för normala funktioner. Ett externt motstånd kan emellertid installeras om kapaciteten för det interna motståndet är otillräcklig.

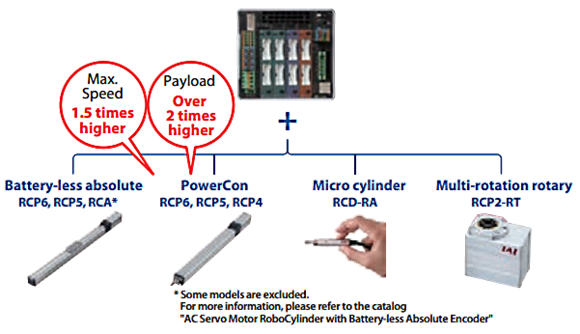

MCON arbetar med ett brett spektrum av ställdon
Detta gäller för ställdon med batterifria absoluta kodare, ultrakompakta mikrocylindrar, multirotationer, rotationsenheter och liknande modeller, vilket utvidgar utbudet av ställdon från små till stora modeller.
Dessutom är den utrustad med PowerCon (högeffektdrivrutin) och uppnår en maximal hastighet som är 1,5 gånger högre än konventionella modeller och maximal lastkapacitet som är mer än två gånger högre än konventionella modeller när den används i kombination med IAI-typerna : RCP6 / RCP5 / RCP4.
7 typer av driver kort installerade
1️⃣ Batterilöst absolut / inkrementellt drivmotorkort
2️⃣ Enkelt absolut puls driver-kort
3️⃣ Batterifria absoluta / stegvisa förarkort för PowerCon
4️⃣ Enkelt absolut driver-kort för PowerCon
5️⃣ Batterifri absolut/inkrementellt driver-kort för 24 VAC
servomotor
6️⃣ Enkelt absolut driver-kort för 24 VAC servomotor
7️⃣ Steg för steg driver-kort för borstfri DC servomotor
Servo-övervakning i AUTO-läge
AUTO-läge resulterar i statusövervakning och servoövervak-ning. Den här funktionen stöds endast av enaxlade styrenheter, men kan nu också användas med hjälp av fleraxliga styrenheter.
Dessutom kan övervakning starta från det ögonblick som villko-ren för en vald signal ändras. Detta är regulatorns Trigger.
Man kan enkelt lagra de data som ska övervakas.
Kalenderfunktionen
gör det möjligt att bevara larmtiden
Med klockfunktionens tillägg visas larmhistoriken med tidpunkten för inträffande, vilket gör det lättare att analysera larmet. Lagringsperioden för tidsdata är 10 dagar efter strömavbrott. Antalet larm som lagrats i historiken är upp till 32 per. axel.
Data kan flyttas med angivet värde via fältbuss
Detta gäller antalet positioneringspunkter per axel som är 256. Inställningar kan manövreras genom att ange positionens stroke och hastighet i numeriska värden och det aktuella läget kan kontrolleras i realtid.
Flera andra användbara funktioner
Smart Tuning-funktion (för pulsmotor) ger optimal acceleration och retardation i förhållande till nyttolasten som ska transporteras.
Off-Board Tuning (för 24VAC servomotor) ger den optimala förstärkningen som ställs in enligt nyttolasten. Det minskar skakningen (vibrationen) av motivet som är fäst vid skjutreglaget.
Specifikation av acceleration / retardation
Accelerations- och retardationsmönstret kan specificeras från det trapetsformade first-order-delay - filter och S-formad rörelse.
Dessutom inkluderar MCON en funktion för visning av axelnamn. Det kan visas i den PC-kompatibla programvaran och lådan i pekpanelen.
