Lösningar för skärning och sortering

få inspiration till en given uppgift från de lösningsexempel som visas

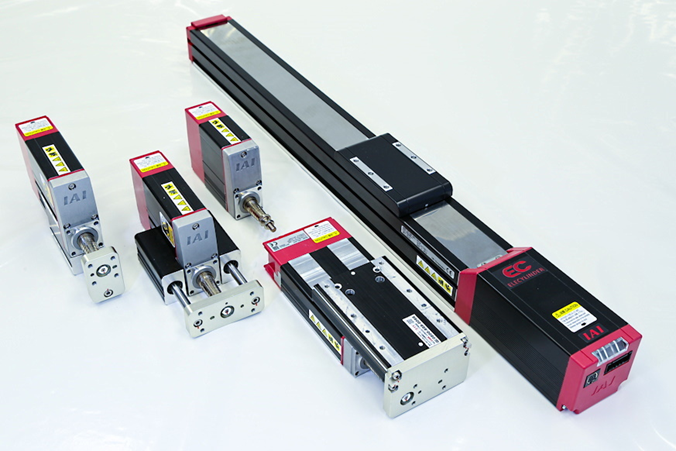

IAIs ELECYLINDER i många olika uppgifter. IAI har utvecklat EC-serien, som är lämplig för att integrera många olika industriella lösningar och uppgifter på maskiner och anläggningar, etc. Samtidigt är EC-serien energibesparande och jämfört med luftcylindern sparas mycket energi.

Exempel på olika uppgiftslösningar

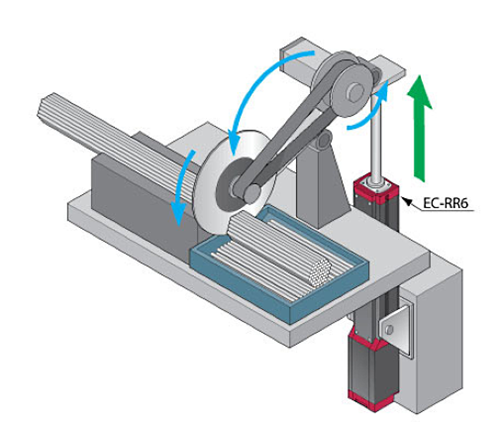

Skäranordning
för delar av medicinsk utrustning

Enhet för skärning av buntar med delar för medicinsk utrustning. Med en EC-cylinder kan du enkelt ställa in skärhastigheten och stabilisera skärprocessen.

Vanligtvis används en guide för att förhindra påverkan från skärstången från sidan. En sådan extern styrning är dock överflödig eftersom den är inbyggd i EC-RR6-cylindern.

Cylinder typ EC-RR6

ELECYLINDER typ EC-RR6 är en radiell cylindertyp med en slaglängd på 65 till 315 mm. och 3 till 20 mm lead.

Den levereras med kabellängder från 1 till 10 m. Andra data inkluderar:

🔹  Maximal belastning: 6 till 60 kg
🔹  Maximal hastighet: 225 till 800 mm / sek.
🔹  Minsta hastighet: 4 till 25 mm / sek.
🔹  Acceleration: 0,3 till 1,0 G
🔹  Maximal tryckkraft: 67 till 449 N

_______________________________________________________________________________________________________

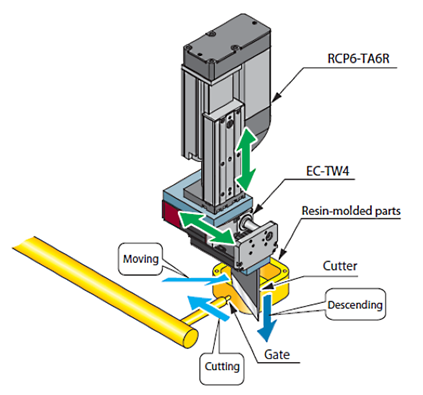

Skäranordning för hartsformade delar

Ovanstående enhet är en anordning för manövrering av kniven på en hartsformad skärare. Jämfört med en luftcylinder gör en ELECYLINDER det enklare att finjustera skärläget.

Knivens lutningsrörelse vid Z-axeln blir mer jämn, vilket ger en skarp skäryta, minskar skärfel och stabiliserar kvaliteten.

Cylinder type EC-TW4

ELECYLINDER typ EC-TW4 är en slide-cylindertyp med en slaglängd på 30 till 50 mm. och 2 mm lead.

Den levereras med kabellängder från 1 till 10 m. Andra data inkluderar:

●  Maximal belastning: 8 kg
●  Maximal hastighet: 100 mm / sek.
●  Minsta hastighet: 4 till 25 mm / sek.
●  Acceleration: 0,3 till 8,0 G
●  Maximal tryckkraft: 224 N

_______________________________________________________________________________________________________

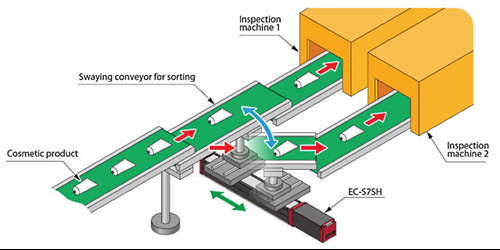

Enheten sorterar kosmetika på bäraren

En anordning för att svänga en bärare för att sortera kosmetiska produkter i två rader för inspektion.

För uppgiften har två inspektionsmaskiner installerats för att förbättra inspektionens noggrannhet. En ELECYLINDER av typen EC-S7 används för att svänga en transportör så att de kosmetiska produkterna kan delas upp i två linjer för inspektionsmaskin 1 och 2.

En högre hastighet erhålls här än man skulle få med en luftcylinder på grund av de större chockerna där inträffar vid stoppningen.


Cylinder typ EC-S7

ELECYLINDER typ EC-TW4 är en slide-cylindertyp med en slaglängd på 50 till 500 mm. och 8 mm lead.

Den levereras med kabellängder från 1 till 10 m. Andra data inkluderar:

●  Maximal belastning: 51 kg
●  Maximal hastighet: 420 mm / sek.
●  Minsta hastighet: 10 mm / sek.
●  Acceleration: 0,3 till 1,0 G
●  Maximal tryckkraft: 418 N

_______________________________________________________________________________________________________

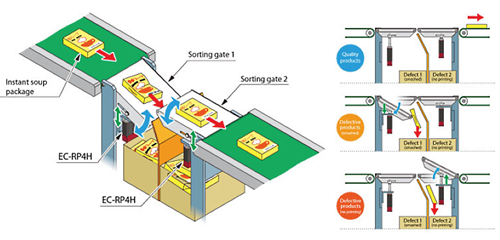

Sorteringsenhet för soppaket

Enheten som visas är utformad för att inspektera förpackningar soppa (visuell) och sortera dem på två platser: Defekt 1 och Defekt 2.

Om luftcylindrar (sorteringsgrindar 1 och 2) används för att flytta de två grindarna vertikalt inträffar chock vid stopptiden. Med en ELECYLINDER får du en högre hastighet, möjligheten till justering av acceleration / retardation, vilket förhindra att flikar av kvalitetsprodukter.

Kvalitetsprodukter plockades ibland ut av transportören på grund av en chock vid stoppningen. Användningen av en ELECYLINDER® gör det möjligt att justera acceleration / retardation, vilket förhindra att flikar av kvalitetsprodukter.


Cylinder type EC-RP4H

ELECYLINDER typ EC-RP4H är en slide-cylindertyp med en slaglängd på 30 mm. och 6 mm lead.

Den levereras med kabellängder från 1 till 10 m. Andra data inkluderar:

✔  Maximal belastning: 2,5 kg
✔  Maximal hastighet: 300 mm / sek.
✔  Acceleration: 0,3 till 2,5 G
✔  Maximal tryckkraft: 418 N

_______________________________________________________________________________________________________

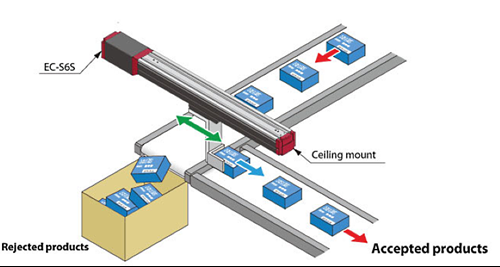

En enhet sorterar paket med medicinering

En enhet sorterar läkemedelsförpackningar genom att skanna tryckta data på ytan på förpackningarna.

Tidigare användes en luftcylinder för att överföra gotkända produkter. För att uppnå en kortare cykeltid kördes luftcylindern med hög hastighet, men den orsakade en stor chock vid stopptiden. Tillfälliga stopp inträffade på grund av ojämna avstånd mellan paketen och följaktligen blev cykeltiden lång.

Eftersom ELECYLINDER® kan justera acceleration / retardation är det ingen chock även vid höghastighetsdrift och samtidigt sparas mycket energi jämfört med lösning med luftcylinder. Dessutom har paketen en enhetlig spridning som reducerar tillfälliga stopp och förkortar cykeltiden.
